MDC-20
Pág 46 de 58 Manual de Instrucciones
8.2 SIMULACIÓN DEL CONTROL DE POTENCIA
La aplicación dispone de una herramienta que permite al usuario verificar el correcto
funcionamiento de la configuración que ha realizado.
8.2.1 Simulación

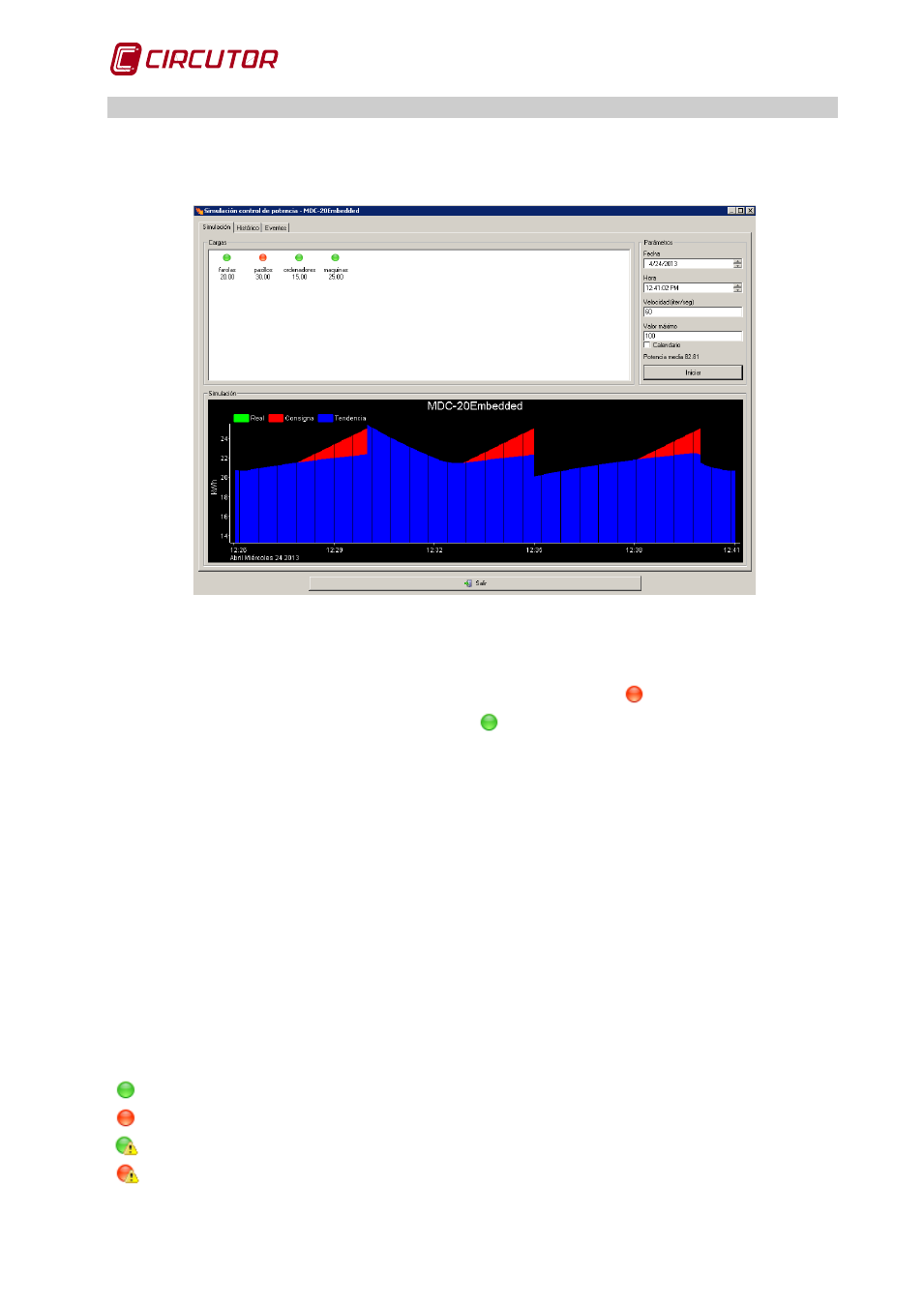

Fig. 8-36 . – Gráfico obtenido por simulación
En la parte gráfica se muestran todas las cargas configuradas. El estado de la carga se indica
mediante un indicador luminoso. Si el indicador es de color rojo indica que la carga está
desconectada. Si el indicador es de color verde indica que la carga está conectada.
• Fecha y Hora: Aparecerá, en tiempo real, la fecha y la hora de la simulación. Se
permite modificar e introducir otra fecha y otra hora.
• Velocidad (iter/seg): Número de iteraciones por segundo. Un valor de 60 significa que
cada segundo real el programa avanzará 60 segundos simulados.
• Valor máximo: Al pulsar sobre el botón de la derecha, el valor de consigna será la del
calendario general. Si no está pulsado, se podrá introducir un valor de consigna
manualmente.
• Calendario: Indica si hay que usar discriminación horaria por calendario en la
simulación y selecciona el calendario que se haya configurado en el apartado 8.1.9.
• Potencia media: Es el valor de potencia media de la instalación.
• Iniciar: Pone en marcha o detiene la simulación de la instalación.
En la lista donde se visualizan las cargas configuradas en el sistema, si se pulsa con el botón
derecho del ratón aparece un menú donde podremos seleccionar la conexión forzada, la
desconexión forzada o la liberación de cada una de las cargas.
Las indicaciones luminosas de las cargas varían en función del estado en el que se
encuentren.
Carga conectada. Gestión automática en función de la programación.
Carga desconectada. Gestión automática en función de la programación.
Carga forzada a la conexión. Esta carga no se desconecta hasta ser liberada.
Carga forzada a la desconexión. Esta carga no se conecta hasta ser liberada.
