MDC-20
Pág 12 de 58 Manual de Instrucciones

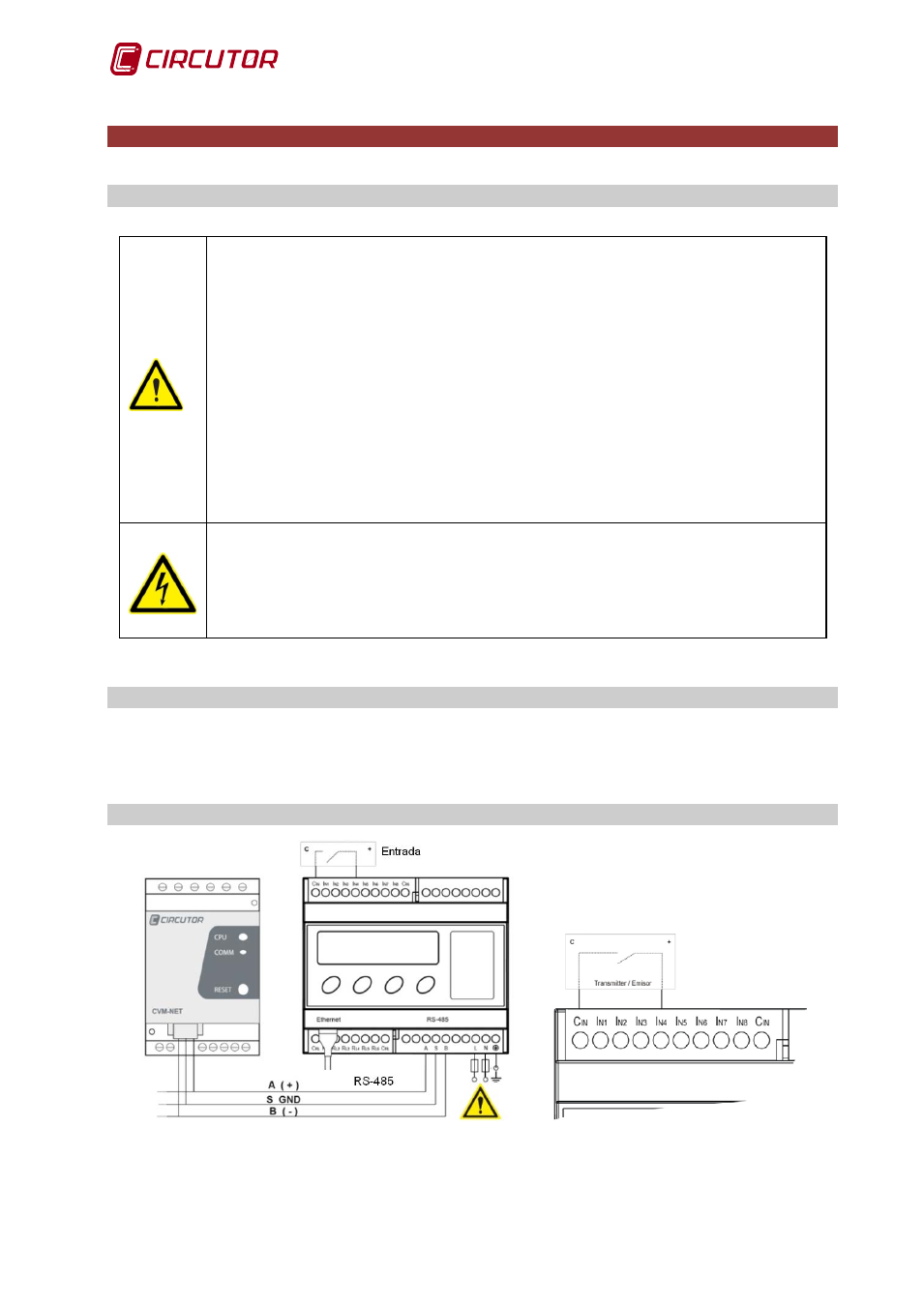

3 INSTALACIÓN DEL EQUIPO
3.1 Recomendaciones previas
La instalación y mantenimiento del equipo deben realizarlas sólo personas
autorizadas y cualificadas. Antes de efectuar cualquier operación de
mantenimiento, asegúrese de desconectar la alimentación del equipo
Las personas manipulen el equipo deben seguir las medidas de seguridad
estipuladas en las normas EN y en el código electrotécnico del país donde se
está utilizando, usando el equipo de protección individual necesario y haciendo
caso de las distintas advertencias indicadas al en el manual de instrucciones.
El equipo debe conectarse al circuito de alimentación protegido con fusibles tipo
GL o tipo M según IEC 269, con calibres comprendidos entre 0,5 y 1 A.
La conexión del equipo a red debe hacerse a través de un interruptor magneto-
térmico o equivalente, para poderlo desconectar. La sección mínima del cable
de alimentación será de 1 mm².
Verificar la conexión a tierra antes de alimentar el equipo. Un fallo de
conexión a tierra entraña riesgo de electrocución para el usuario y puede
causar daños en el equipo en caso de descargas atmosféricas u otros
transitorios.
3.2 Emplazamiento
El equipo debe instalarse en un entorno donde se respeten las condiciones ambientales
indicadas en el apartado de características técnicas.
3.3 Esquemas de conexión
Fig. 3-1 . –Esquema de conexión básico con comunicaciones RS-485 y detalle del
contacto de activación de la entrada I
N4
