15.5 Salidas analógicas para la temperatura y el CO
2
(opción)
Con esta opción, la cámara está equipada con salidas analógicas 4-20 mA para la temperatura y el CO
2
.
Estas salidas se pueden utilizar para transmitir datos a sistemas o dispositivos externos de registro de
datos.
La conexión se lleva a cabo como un conector (3) en la parte trasera del equipo. Se adjunta un conector
DIN adecuado.
SALIDA ANALÓGICA 4-20 mA DC
PIN 1: Temperatura +
PIN 2: Temperatura -
PIN 3: CO
2
+
PIN 4: CO
2
-
Rango de CO
2
: 0 vol.-% a 20 vol.-%
Rango de temperatura: 0 °C a +200 °C

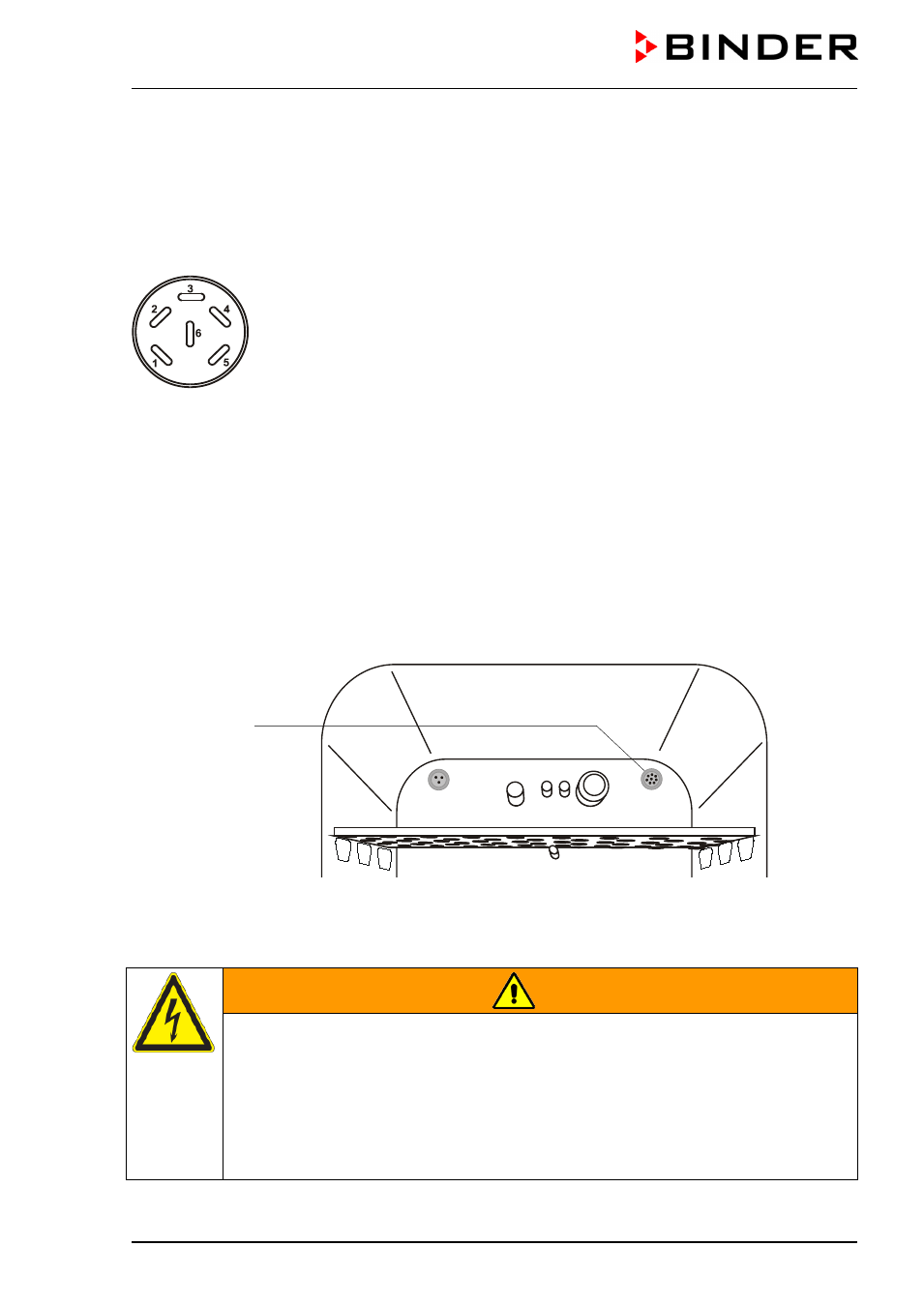

Figura 21: Configuración del pin del conector DIN (3) en la parte trasera del equipo
15.6 Puerto de acceso de muy baja tensión (opción)
El puerto de acceso (B) (8 polos) de muy baja tensión con toma LEMO (con tapa) y enchufe LEMO está
indicada para conectar eléctricamente dos equipos dentro y fuera de la incubadora de CO
2
. Se pueden
usar, p. ej., equipos cuyo sistema de supervisión y control esté fuera de la incubadora de CO
2
, mientras
que los componentes mecánicos, como sistemas de agitación y rotación, están dentro del equipo.
Figura 22: Posición del puerto de acceso de muy baja tensión
Carga máxima 24 V AC/DC 2 A.
ADVERTENCIA
Sobrecarga de los contactos.
Daño en los contactos y en el enchufe.
Peligro de descarga eléctrica.
Peligro de muerte.
∅
NO se debe exceder la carga máxima de 24 V CA/CC 2 A.
∅ NO conecte equipos con una corriente nominal > 2 A.
∅ NO conecte equipos con un voltaje nominal > 24 V CC.
