CB (E6) 09/2013 página 35/144
Retire el tapón de goma (b) halándolo.
Panel posterior del aparato

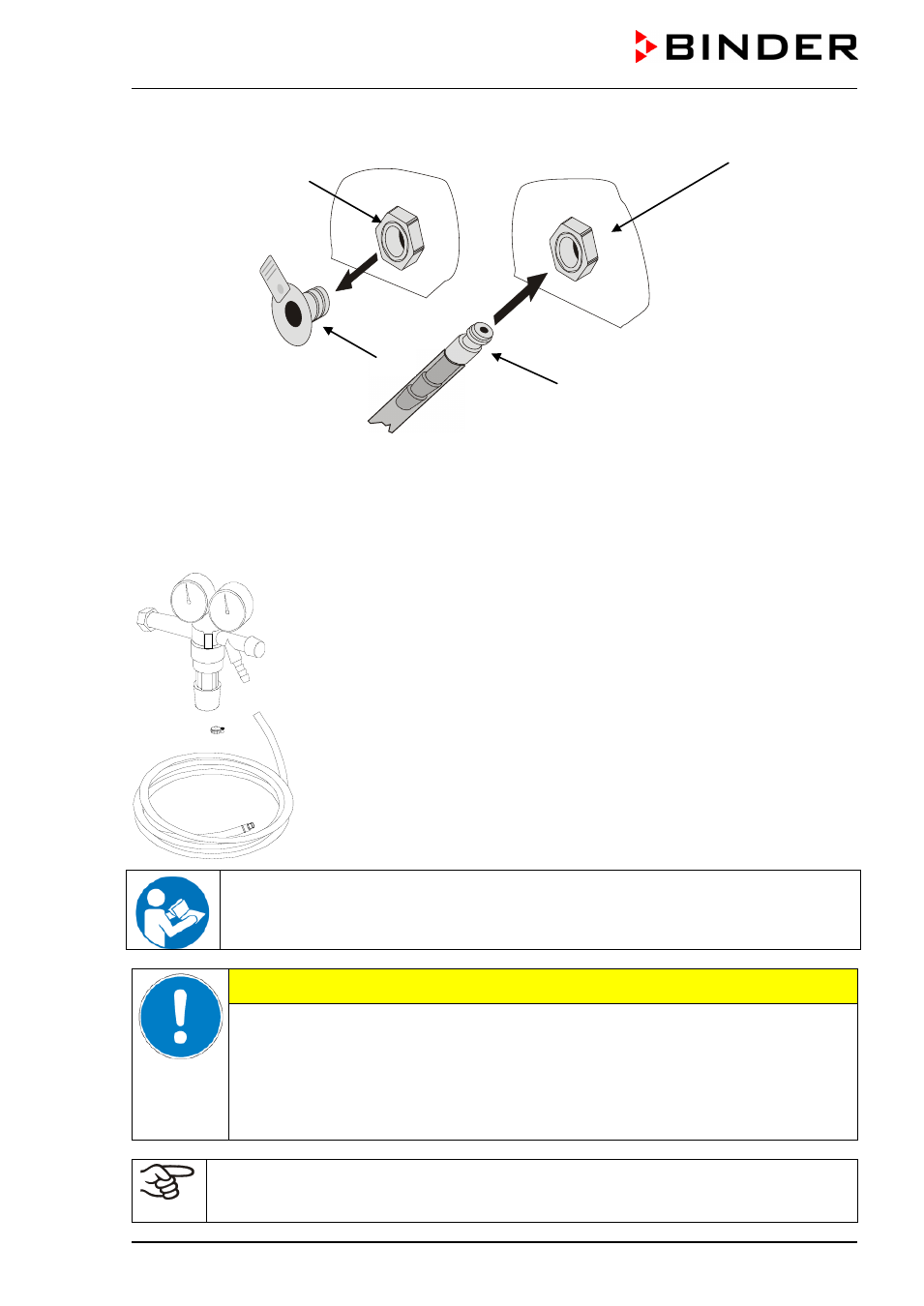

Figura 12: Montaje para la conexión de manguera a la bombona de gas
Ahora la boquilla portatubo (c) se puede ajustar en el acoplamiento de cierre rápido. Para desmontar la
boquilla portatubo, se la puede tirar en cualquier momento fuera del acoplamiento de cierre rápido.
4.3.5 Kit de conexión para bombonas de gas (opción)
Los kits de conexión para bombonas de gas están disponibles para bombo-
nas de CO
2
(ref. 8012-0014), O
2
(ref. 8012-0015) y N
2
(ref. 8012-0016).
El kit de conexión incluye las siguientes piezas para conectar una bombona
de gas a la incubadora de CO
2
:
• Reductor de presión con manómetros para presión de bombona (manó-
metro de alta presión) y presión de conexión (manómetro de baja pre-
sión)
• 5 m de manguera de presión con boquilla portatubo premontada para el
acoplamiento de cierre rápido
• 1 abrazadera para el montaje de la manguera al regulador de presión
Figura 13: Kit de conexión para bombonas de gas
La conexión y el ajuste de los kits de conexión vienen descritos en las instrucciones 7001-
0249 adjuntas al kit de conexión.
PRECAUCIÓN
Presión de salida demasiado alta > 2,5 bar.
Daño en el equipo.
∅
La presión de salida NO debe ser superior al valor indicado de 2,5 bar.
 Antes de la conexión del equipo, compruebe la presión de la bombona en el reductor
de presión.
 Ajuste la presión de salida a 2,0 bar sobre la presión ambiental.
La instalación de las conexiones de gas debe ser realizada por personal cualificado, que
están entrenados para tratar con los gases respectivos y familiarizados con las medidas de
seguridad necesarias.
(a)
(c)
(b)
