CB (E6) 09/2013

página 22/144

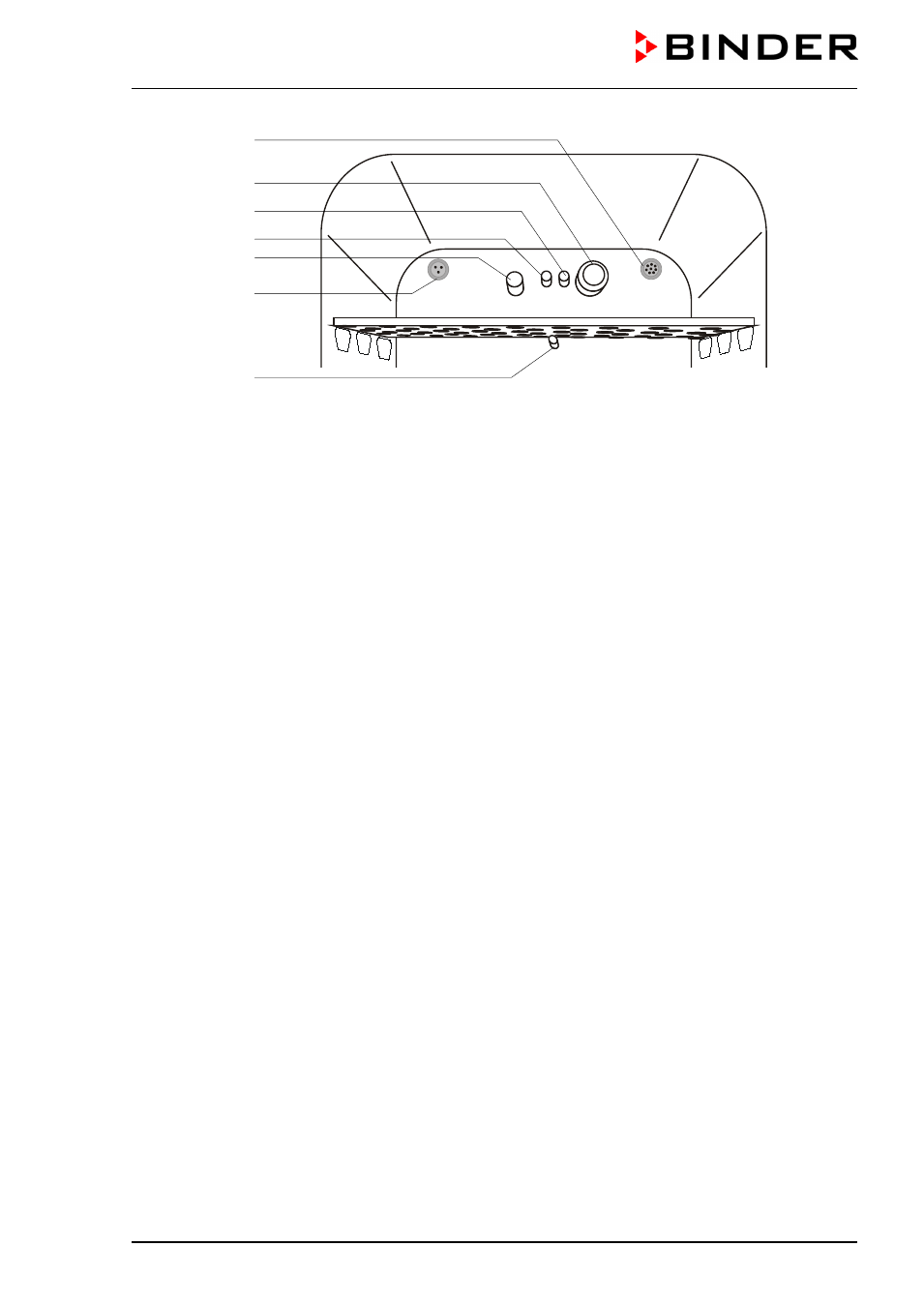

Figura 6: CB 160 / CB 220 con regulación de O

2

y opciones


(A) Regulador de microprocesador T4.12 de temperatura, CO

2

y O

2

(CB con regulación de O

2

)

(B) Toma del puerto de acceso para muy baja tensión (opción, Cap. 15.6)
(C) Sensor de CO

2

y de humedad

(D) Cabezal mezclador de gas CO

2

(D2) Cabezal mezclador adicional de gas O

2

/ N

2

(CB con regulación de O

2

)

(E) Sensor de temperatura Pt 100
(F) Sensor de O

2

(CB con regulación de O

2

)

(G) Enchufe interno 230V (máx. 3 A) (opción, Cap. 15.4)
(H) Bandejas
(I)

Orificio de medición

(J)

Puerta interior de vidrio

(K) Cubeta de agua Permadry™
(L)

Tapa inferior de la caja

(B)

(C)

(D)

(D2)

(F)

(G)

(E)
