CB (E6) 09/2013

página 86/144

11.6 Salida de alarma de potencial libre

La incubadora de CO

2

está equipado con una salida de alarma de potencial libre, a través del que pue-

den enviarse las funciones de alarma a una instalación central de supervisión.
La conexión se realiza por medio del conector DIN (9) en la parte trasera del equipo. Se adjunta un co-

nector DIN adecuado.

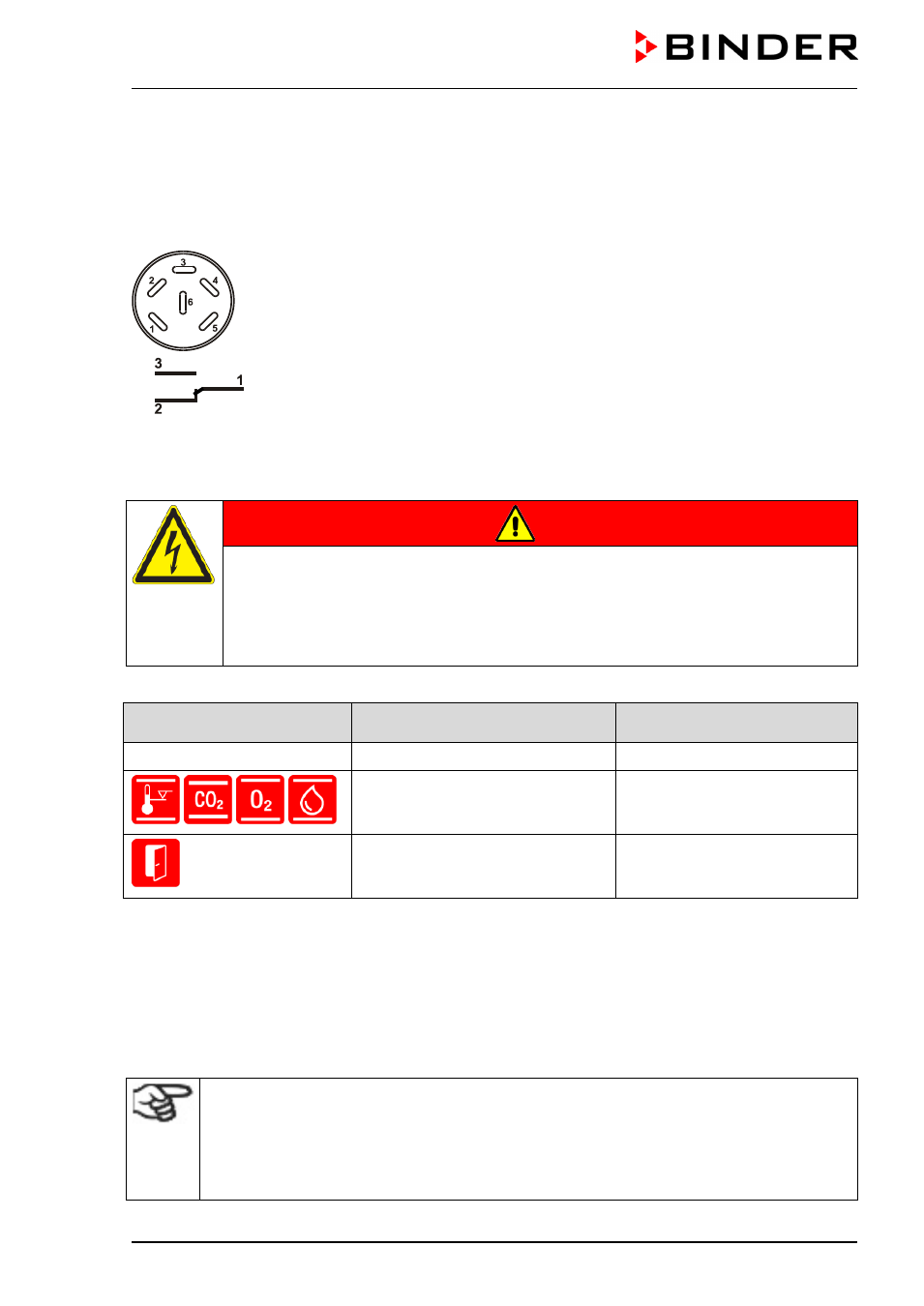

Figura 16: Configuración del pin del conector DIN (9) en la parte trasera del equipo

ALARMA Pin 1: polo, Pin 2: Contacto NC / reposo, Pin 3: Contacto NA / trabajo

Si no existe ningún mensaje de alarma, el contacto 1 está cerrado con 3.
La conmutación del contacto de alarma de potencial libre se realiza cerrando el contacto 1 con 2.
Capacidad máxima de carga de los contactos de conmutación: 24V AC/DC - 2,5A

PELIGRO

Peligro de descarga eléctrica.
Peligro de muerte.
Daño en el interruptor y en el enchufe.

NO se debe exceder la carga máxima de conmutación de 24 V AC/DC, 2,5 A.

NO conectar aparatos con sobrecarga eléctrica.

El contacto de alarma de potencial libre se conmuta con las siguientes incidencias:
Símbolo mostrado

Fallo / incidente

cuando se

muestra el símbolo

Conmutación del contacto de

alarma

Fallo del suministro eléctrico

inmediato

Alarma de margen de tolerancia de

temperatura, CO

2

, O

2

(CB con

regulación de O

2

) o humedad

10 min. después de aparecer el

problema

Puerta abierta más del retraso de

alarma configurado (Cap. 11.5.5,

ajuste fábrica: 1 minuto).

10 min. después de abrir la

puerta

Con una alarma de margen de tolerancia o cuando se abre la puerta, el aviso de la alarma en la pantalla

del regulador permanece activado durante la transmisión de la alarma por medio de un contacto de alar-

ma de potencial libre.
Cuando ya no exista la causa de la alarma, se eliminará está a través del contacto de potencial libre jun-

to con el aviso de alarma en la pantalla del regulador con la tecla RESET.
En el caso de un fallo del suministro eléctrico, la transmisión de la alarma por medio de un contacto de

potencial libre permanece activa durante todo el tiempo que dure el fallo del suministro eléctrico. Tras

restablecerse el suministro eléctrico, se cierra el contacto 1 con 3 de forma automática.

En la recopilación de datos por parte del software de comunicación APT-COM™ 3 DataCon-

trolSystem (opción, Cap. 15.1) por medio del interfaz Ethernet o del interfaz opcional RS422

de la incubadora de CO

2

, sólo la alarma se registra en el protocolo de APT-COM™.

Para una alarma a través de la APT-COM™ 3 en caso de alarma de rango de tolerancia,

seleccione los límites de tolerancia en la ventana de medición de APT-COM™ 3 por sepa-

rado.
