CB (E6) 09/2013

página 23/144

2.4 Panel de conexiones en el dorso del equipo


(1)

(2)

(3)

(6)

(4)

(5)

(7)

(8)

(9)

(10)

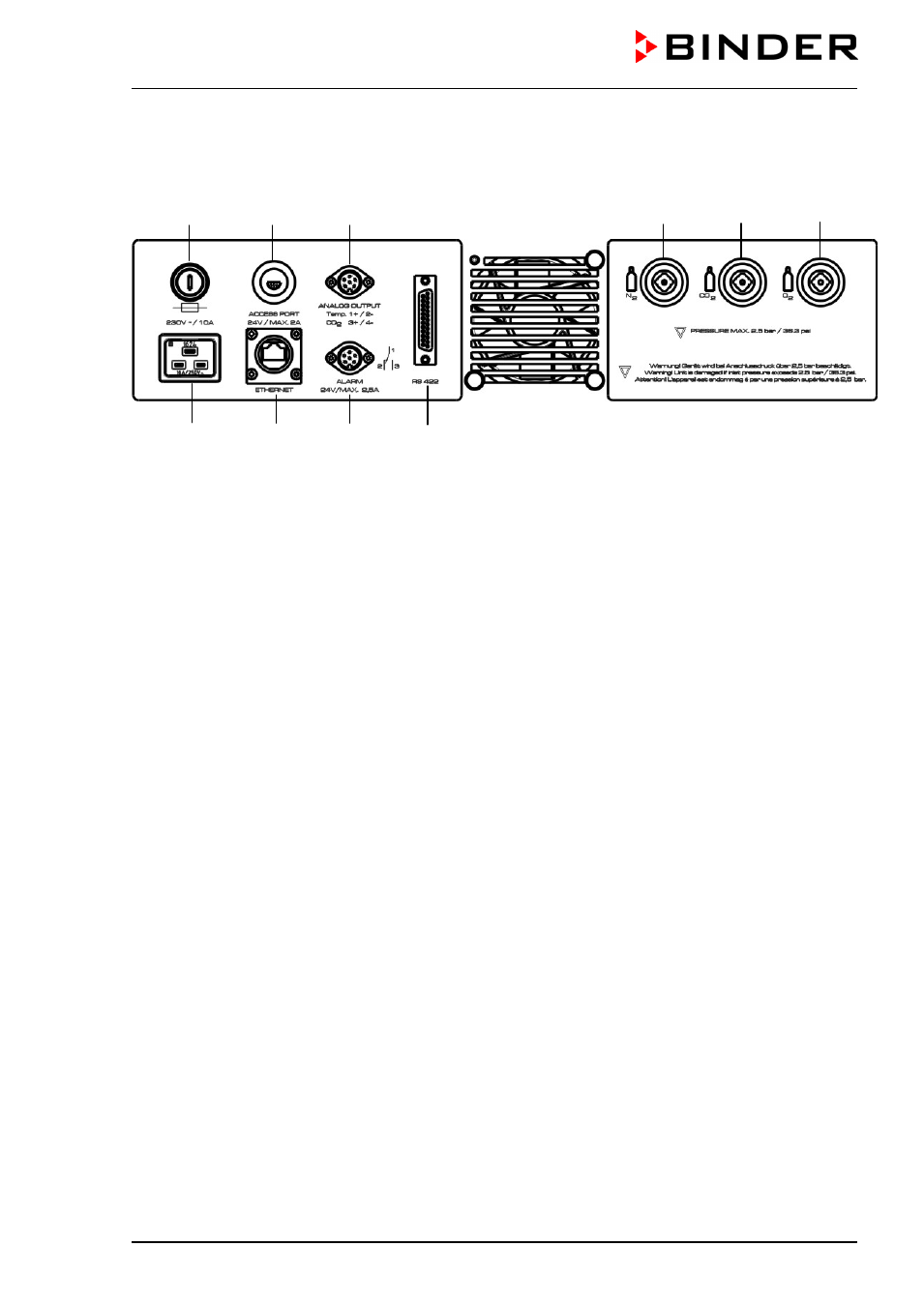

Figura 7: Panel de conexiones en el dorso del CB con regulación de O

2

y opciones


(1)

Fusible en miniatura

(2)

Toma externa del puerto de acceso para muy baja tensión (opción CB 160 / CB 220, Cap. 15.6

(3)

Toma DIN para salidas analógicas 4-20 mA (opción, Cap. 15.5)

(4)

Acoplamiento de cierre rápido para CO

2

(5)

Acoplamiento de cierre rápido para O

2

(CB con regulación de O

2

)

(6)

Acoplamiento de cierre rápido para N

2

(CB con regulación de O

2

)

(7)

Conexión para conector IEC

(8)

Interfaz Ethernet

(9)

Toma DIN para salidas de alarma de potencial libre

(10) Interfaz RS 422 (opción)
