CB (E6) 09/2013 página 130/144
22. Descripción técnica
22.1 Calibración y ajuste de fábrica
Este equipo ha sido calibrado y ajustado en la fábrica. La calibración y la justificación se llevan a cabo
utilizando instrucciones de prueba estándar de acuerdo con el sistema QM de DIN EN ISO 9001 aplicado
por BINDER (certificado después de diciembre de 1996 por TÜV CERT). Todos los equipos de prueba
utilizados están sujetos a la administración de los equipos de ensayo y medición que también forma par-
te del sistema QM de DIN EN ISO 9001. Son controlados y calibrados en relación a un estándar DKD a
intervalos regulares.
Un documento de esta calibración y ajuste viene con el equipo en forma de certificado de test de
BINDER.
Ajuste de fábrica:
•
Temperatura: 37 °C medidos en el centro del espacio útil
• CO
2
: 0 vol.-% CO
2
(100 vol.-% N
2
) y 5 vol.-% CO
2
(el sensor se enjuaga con el gas de test analizado)
• O
2
(CB con regulación de O
2
): 0 vol.-% O
2
(100 vol.-% N
2
, el sensor se enjuaga con el gas de test
analizado) y 20,9 vol.-% O
2
(aire ambiental)
• Humedad: Humedad ambiental y humedad máxima en el estado equilibrado
Calibraciones repetidas se recomiendan en intervalos de 12 meses.
Para la calibración y el ajuste de la temperatura, el Servicio técnico BINDER emplea un dispositivo elec-
trónico de medición e indicación de temperatura con un certificado válido de calibración que procede de
un instituto de calibración de prestigio (DKD o PTB en Alemania.
Los gases de ensayo con la concentración pertinente se usan para ajustar los sistemas de sensores de
CO
2
y O
2
(CB con regulación de O
2
). Los cabezales de los sensores están expuestos directamente al
gas de ensayo.
Si una recalibración del equipo se debe, aparece 30 días antes de la fecha debida un mensaje en la pan-
talla del regulador. Después de confirmar con “OK” el mensaje aparecerá una vez a la semana hasta que
fue restaurada por un técnico de servicio.
22.2 Protección contra sobretensiones
Los equipos están protegidos con un fusible del equipo contra sobretensiones al que se puede acceder
desde el exterior. El fusible del aparato se encuentra en la parte posterior del mismo sobre la descarga
de tracción del cable de red. El portafusibles está equipado con un tapón fusible de 5 mm x 20 mm. El
fusible únicamente se puede sustituir por un recambio con los mismos datos nominales. Los datos se
pueden extraer de la tabla de datos técnicos del equipo pertinente. Si se activase este fusible, notifíquelo
a un técnico electricista o al Servicio técnico de BINDER.

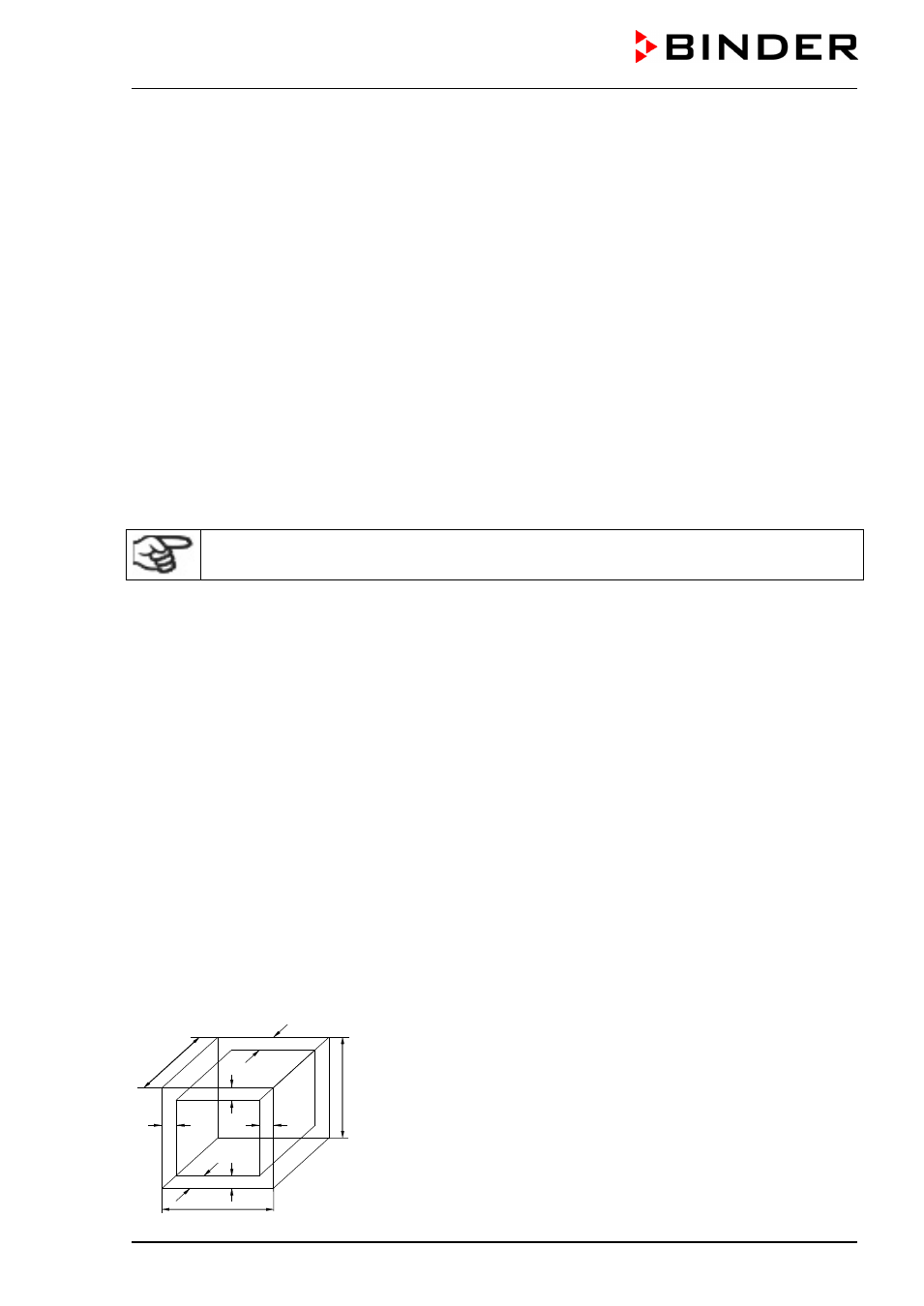

22.3 Definición del espacio útil
El espacio útil que se describe a continuación se ha calculado de la siguiente manera:
b
c
c
b
a a
C
B
A
A, B, C = dimensiones interiores (A, A, F)
a, b, c = separación de las paredes
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
USO
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)
Figura 28: Determinación del espacio útil
