16.9 MEDIR ANCHURA INTERIOR
(ciclo 425, DIN/ISO: G425)

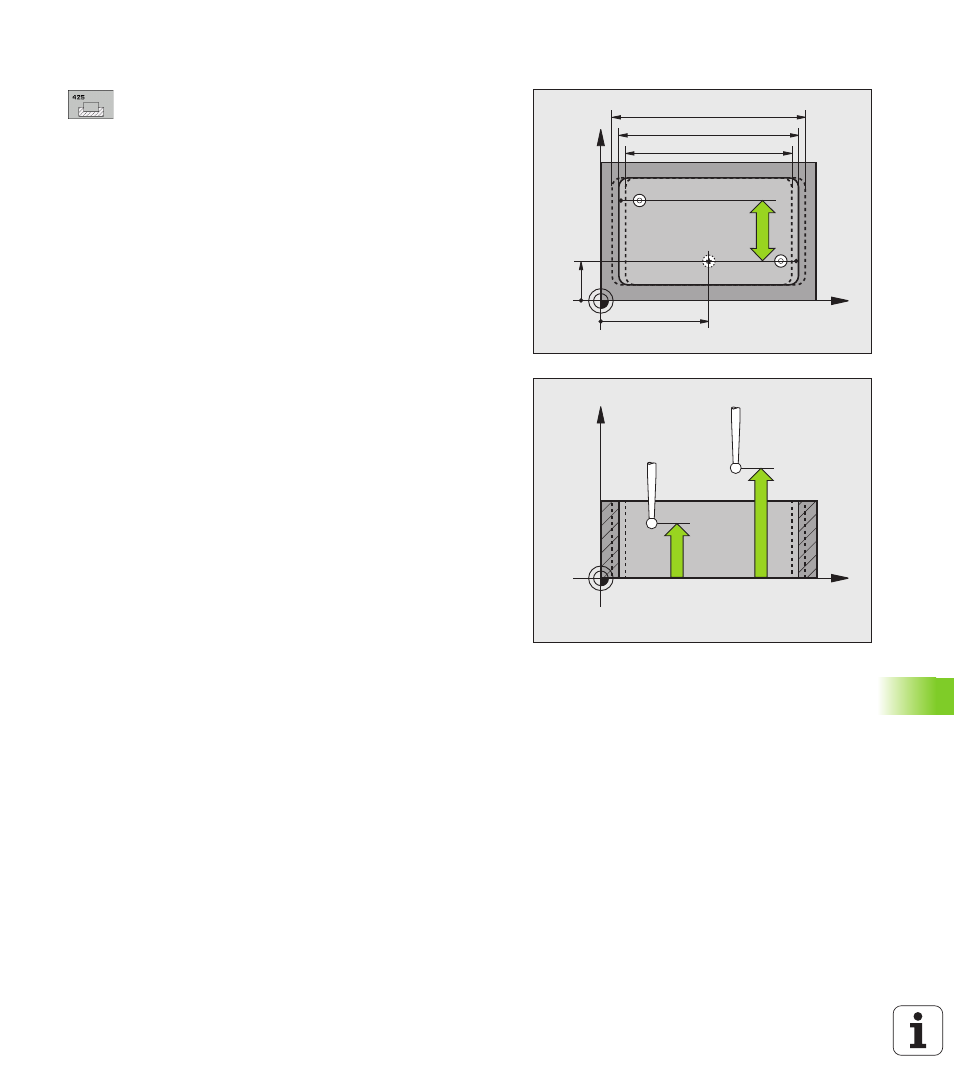

Parámetros de ciclo
8 Punto inicial 1er eje Q328 (valor absoluto): Punto de
partida del proceso de palpación en el eje principal del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999.9999
8 Punto inicial 2º eje Q329 (valor absoluto): Punto de
partida del proceso de palpación en el eje auxiliar del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999.9999
8 Desvío para la 2ª medición Q310 (offset del valor
incremental): Valor según el cual se desvía el palpador
antes de la segunda medición. Si se programa 0, el
TNC no desvía el palpador. Campo de introducción
-99999,9999 a 99999.9999
8 Eje de medición Q272: Eje del plano de mecanizado
en el que debe realizarse la medición:
1:Eje principal = eje de medida
2:Eje auxiliar = eje de medida
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
8 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
8 Longitud nominal Q311: Valor nominal de la longitud
a medir. Campo de introducción 0 a 99999,9999
8 Cota máxima Q288: Longitud máxima admisible.
Campo de introducción 0 a 99999,9999
8 Cota mínima Q289: Longitud mínima admisible.
Campo de introducción 0 a 99999,9999
