HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Manual (Página 205)

HEIDENHAIN TNC 620 205
8.4 SUPERFICIE CILINDRICA F
resado de
isla (ciclo 29, DIN/ISO: G129, opción
de sof
tw
ar
e 1)
8.4 SUPERFICIE CILINDRICA
Fresado de isla (ciclo 29,
DIN/ISO: G129, opción de
software 1)
Desarrollo del ciclo

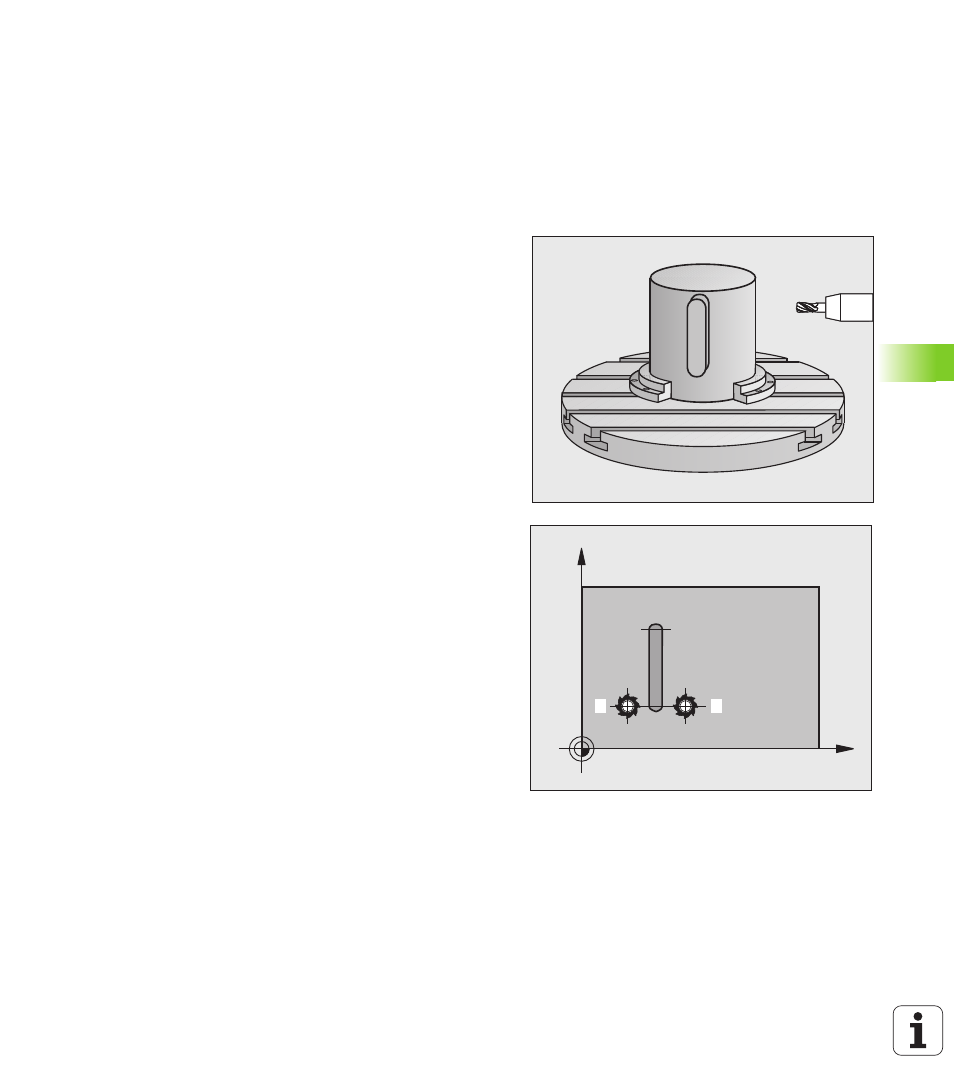

Con este ciclo se puede transferir el desarrollo de una isla, a la
superficie de un cilindro. En este ciclo el TNC posiciona la hta. de tal
forma que cuando está activada la corrección de radio las paredes se
mecanizan paralelas entre si. Programar la trayectoria de punto medio
de la isla introduciendo la corrección de radio de la herramienta.
Mediante la corrección del radio se fija si el TNC crea la isla en sentido
de la marcha o en sentido contrario a la marcha.
En los extremos de la isla el iTNC básicamente siempre añade un
semicírculo, cuyo radio es la mitad de la anchura de la isla.
1 El TNC posiciona la hta. sobre el punto inicial del mecanizado. El
punto inicial lo calcula el TNC según el ancho de isla y el diámetro
de la herramienta. Éste se encuentra próximo al primer punto
definido en el subprograma del contorno y desplazado según la
mitad de la anchura de la isla y el diámetro de la herramienta. La
corrección del radio determina si se comienza por la izquierda (
1 ,
RL = marcha síncrona) o por la derecha de la isla ( 2 , RR = a
contramarcha)
2 Después de que el TNC se haya posicionado en la primera
profundidad de paso, la herramienta se aproxima según un arco de
círculo con avance de fresado Q12 de forma tangencial a la pared
de la isla. Si se programa, se mecanizará según la sobremedida de
acabado
3 En la primera profundidad de paso, la herramienta fresa con el
avance de fresado Q12 a lo largo de la pared de la isla hasta que se
realiza totalmente la isla
4 A continuación la herramienta retrocede tangencialmente desde la
pared del contorno hasta el punto inicial del plano de mecanizado
5 Se repiten los pasos 2 a 4, hasta alcanzar la profundidad de fresado
Q1 programada
6 A continuación retrocede la herramienta en el eje de la herramienta
hasta la altura de seguridad o hasta la posición programada por
última vez antes del ciclo
C
Z
1 2
