HEIDENHAIN TNC 620 (340 56x-03) Cycle programming Manual del usuario
Página 151
HEIDENHAIN TNC 620
151
5.6 ISLA RECT
ANGULAR (ciclo 256,
DIN/ISO: G256, opción de Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
8
Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,999 alternativo FAUTO, FU,
FZ
8
Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
8

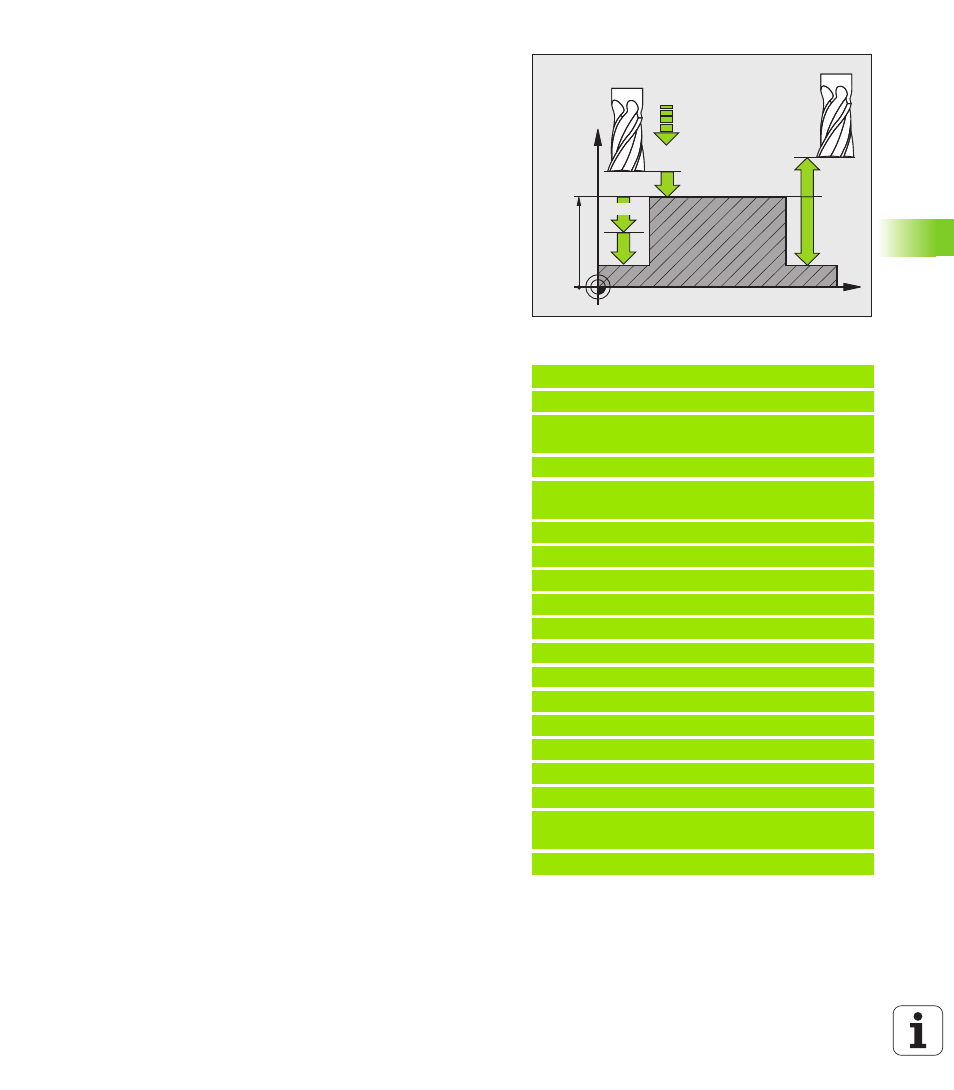

Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la isla.
Campo de introducción -99999,9999 a 99999.9999
8
Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 hasta 99999,9999
8
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 FMAX, FAUTO, FU, FZ
8
Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 hasta
99999,9999
8
Coordenada de la superficie de la pieza Q203 (valor
absoluto): Coordenada absoluta de la superfice de la
pieza. Campo de introducción -99999,9999 a
99999.9999
8
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999,9999
8
Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,9999
Ejemplo: Bloques NC
8 CYCL DEF 256 ISLA RECTANGULAR
Q218=60
;LONGITUD LADO 1
Q424=74
;DIMENSIÓN DE LA PIEZA EN
BRUTO 1
Q219=40
;LONGITUD LADO 2
Q425=60
;DIMENSIÓN DE LA PIEZA EN
BRUTO 2
Q220=5
;RADIO DE LA ESQUINA
Q368=0.2
;SOBREMEDIDA LATERAL
Q224=+0
;ANGULO DE GIRO
Q367=0
;POSICIÓN DE LA ISLA
Q207=500
;AVANCE DE FRESADO
Q351=+1
;TIPO DE FRESADO
Q201=-20
;PROFUNDIDAD
Q202=5
;PROFUNDIDAD DE PASO
Q206=150
;AVANCE AL PROFUNDIZAR
Q200=2
;DISTANCIA DE SEGURIDAD
Q203=+0
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
Q370=1
;SOLAPAMIENTO DE LA
TRAYECTORIA
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
