260 Ciclos: Conversiones de coordenadas
1
1
.9 PLANO DE MECANIZADO (ciclo 1
9
, DIN/ISO: G80, opción de sof
tw
a
re
1)
11.9 PLANO DE MECANIZADO
(ciclo 19, DIN/ISO: G80, opción
de software 1)
Funcionamiento

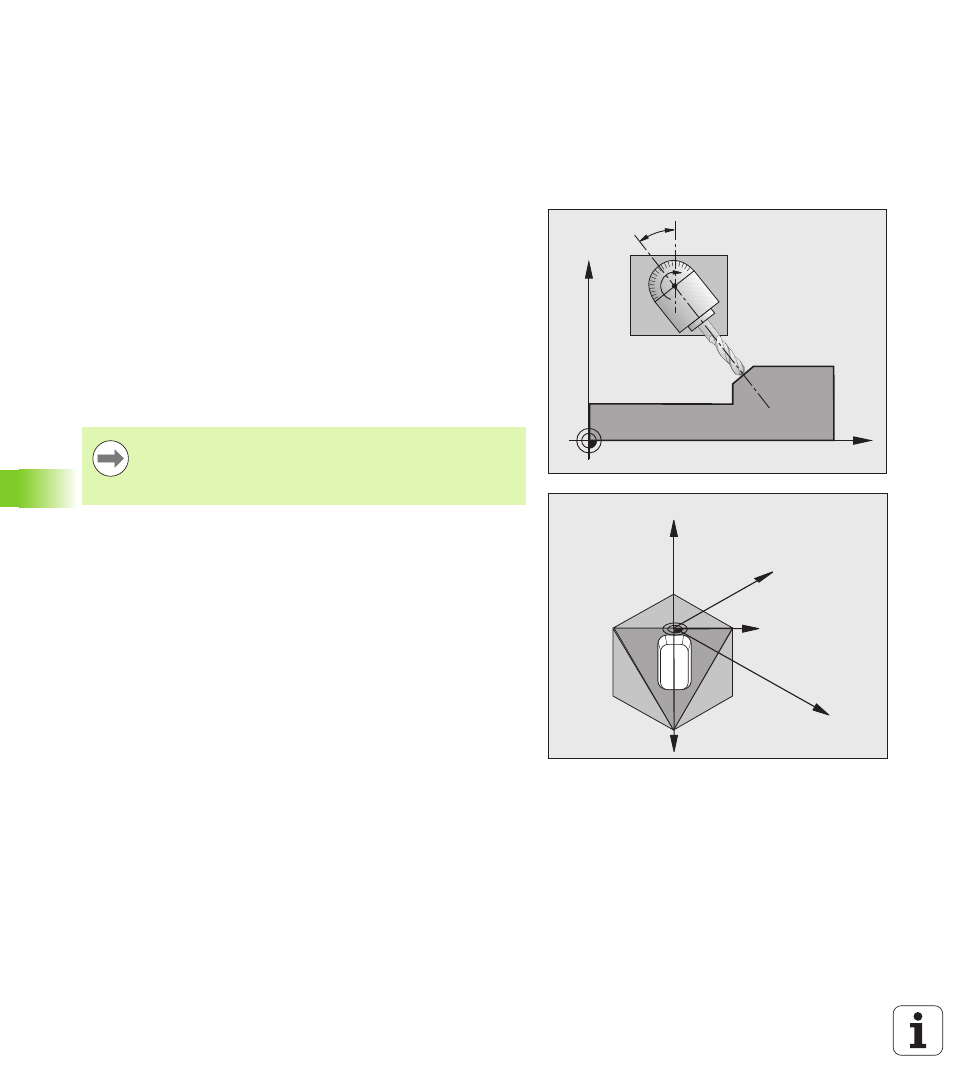

En el ciclo 19 se define la posición del plano de mecanizado -
corresponde a la posición en el eje de la hta. en relación al sistema de
coordenadas fijo de la máquina - mediante la introducción de ángulos
basculantes. La posición del plano de mecanizado se puede
determinar de dos formas:
„ Programando directamente la posición de los ejes basculantes
„ Describir la posición del plano de mecanizado mediante un total de
hasta tres giros (ángulo en el espacio) del sistema de coordenadas
fijo de la máquina. El ángulo en el espacio a programar se obtiene,
realizando un corte perpendicular a través del plano de mecanizado
inclinado y observando el corte desde el eje alrededor del cual se
quiere bascular. Con dos ángulos en el espacio queda claramente
definida cualquier posición de la hta. en el espacio
Cuando se programa la posición del plano de mecanizado mediante un
ángulo en el espacio, el TNC calcula automáticamente las posiciones
angulares necesarias de los ejes basculantes y memoriza dichas
posiciones en los parámetros Q120 (eje A) a Q122 (eje C). Si hay dos
soluciones posibles, el TNC selecciona - partiendo de la posición cero
de los ejes giratorios - el camino más corto.
La secuencia de los giros para el cálculo de la posición del plano está
determinada: El TNC gira primero el eje A, después el eje B y a
continuación el eje C.
El ciclo G80 se activa a partir de su definición en el programa. Tan
pronto como se desplaza un eje en el sistema inclinado, se activa la
corrección para dicho eje. Si se quiere calcular la corrección en todos
los ejes se deberán desplazar todos los ejes.
Si se ha fijado la funcion INCLINACION de la ejecución del
programa en ACTIVO en el modo de funcionamiento MANUAL, el
valor angular introducido en dicho menú se sobreescribe con el ciclo
19 PLANO INCLINADO DE TRABAJO.
Z
X
B
X
Z
Y
X'
Y'
Debe tenerse en cuenta, que la posición del sistema de
coordenadas inclinado y de esta forma también los
desplazamientos en el sistema inclinado dependen de
como se describa el plano inclinado.
