HEIDENHAIN TNC 620 377
16.4 MEDIR ANGUL
O
(ciclo 420, DIN/ISO: G420)
8 Dirección de desplazamiento 1 Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1: Dirección de desplazamiento negativa
+1:Dirección de desplazamiento positiva

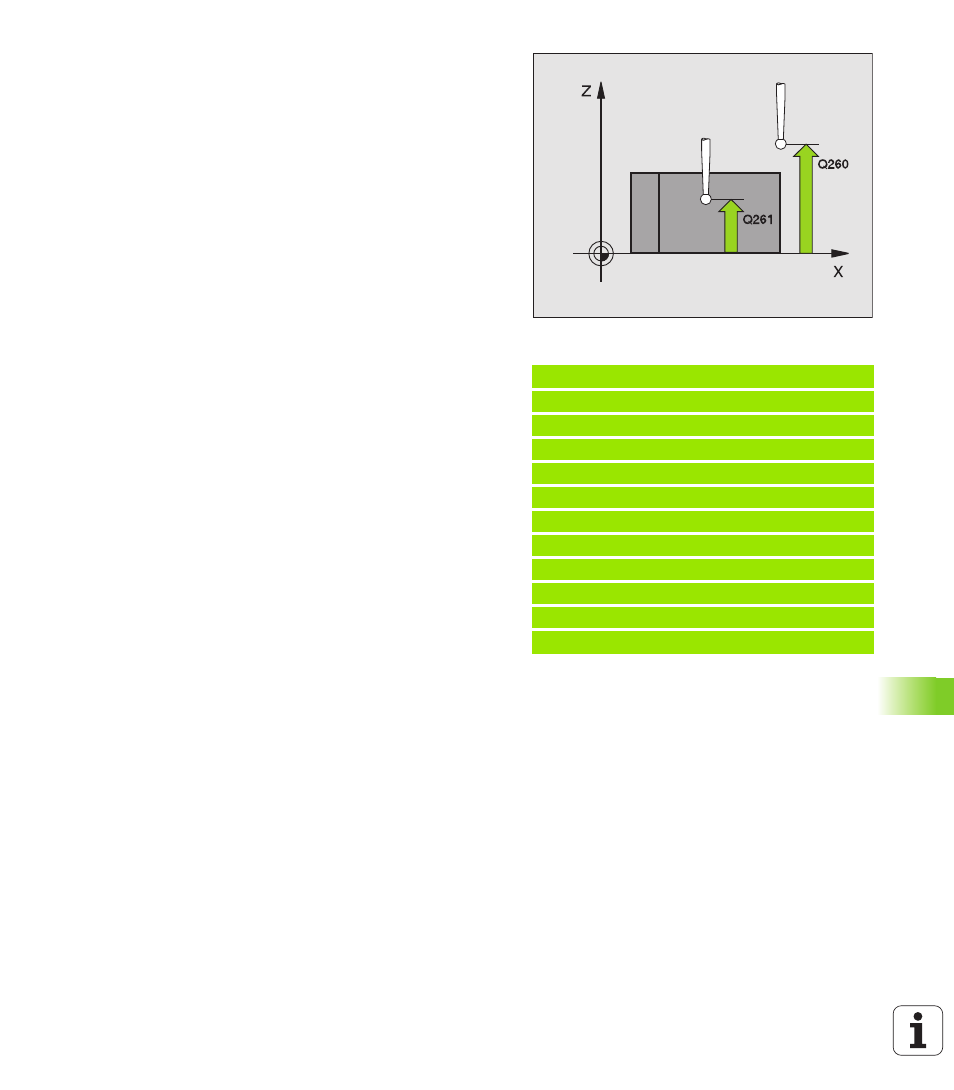

8 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
8 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
8 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
8 Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
8 Protocolo de medición Q281: fijar si el TNC debe
crear un protocolo de medición:
0: No realizar el protocolo de medición
1: Generar protocolo de medición: El TNC guarda de
forma estándar el fichero de protocolo
TCHPR420.TXT en el directorio, TNC:\.
2: Interrumpir el desarrollo del programa y visualizar el
registro de medida en la pantalla del TNC. Continuar
el programa con la tecla arranque-NC
Ejemplo: Bloques NC
5 TCH PROBE 420 MEDIR ÁNGULO
Q263=+10 ;1ER PUNTO DEL 1ER EJE
Q264=+10 ;1ER PUNTO DEL 2º EJE
Q265=+15 ;2º PUNTO DEL 1ER EJE
Q266=+95 ;2º PUNTO DEL 2º EJE
Q272=1 ;EJE DE MEDIDA
Q267=-1 ;DIRECCIÓN DE DESPLAZAMIENTO
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DISTANCIA DE SEGURIDAD
Q260=+10 ;ALTURA SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEG.
Q281=1 ;PROTOCOLO DE MEDIDA
