HEIDENHAIN TNC 620 165

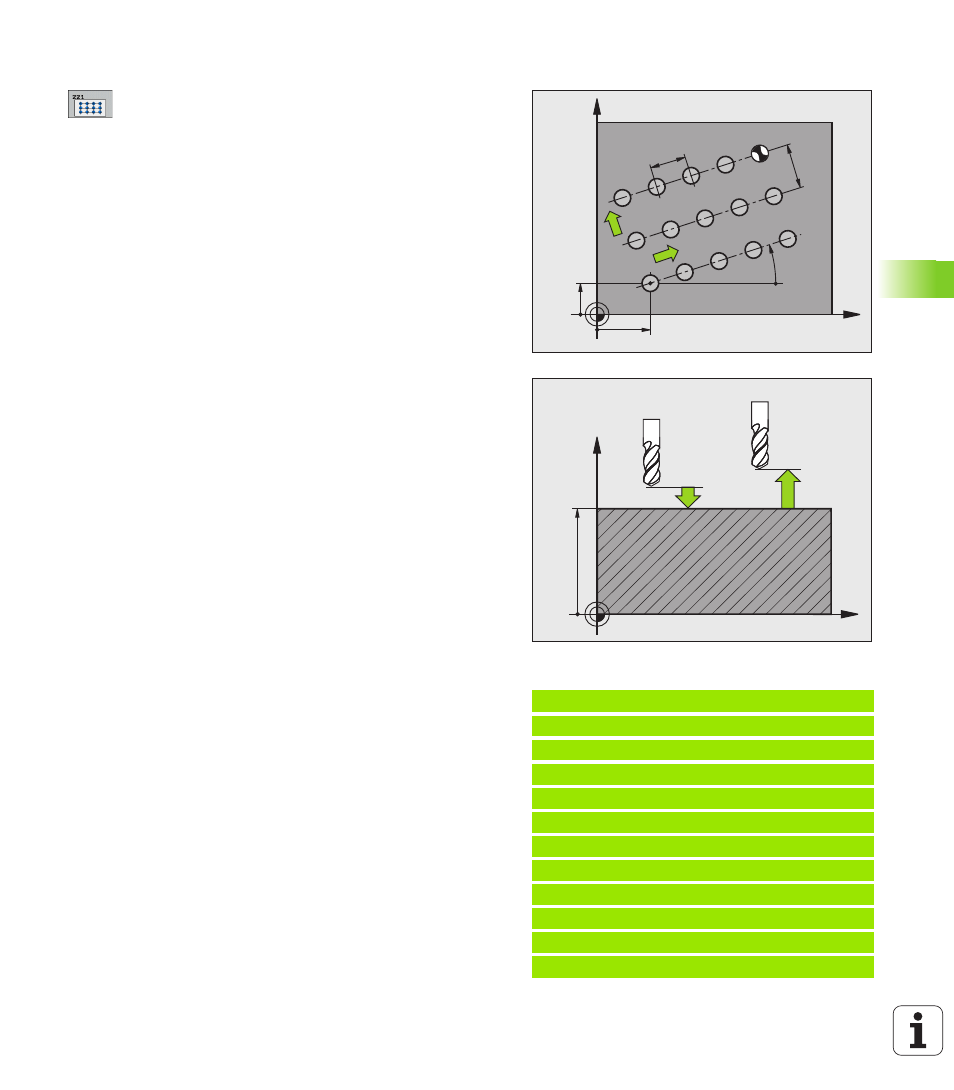

6.3 FIGURA DE PUNT
OS SOBRE LINEA
S
(c
iclo 221, DIN/ISO: G221, opción de
Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Parámetros de ciclo
8 Punto inicial 1er eje Q225 (valor absoluto):
Coordenadas del punto inicial en el eje principal del
plano de mecanizado
8 Punto inicial 2º eje Q226 (valor absoluto):
Coordenadas del punto inicial en el eje transversal del
plano de mecanizado
8 Distancia 1er eje Q237 (valor incremental): Distancia
entre los diferentes puntos de la línea
8 Distancia 2º eje Q238 (valor incremental): Distancia
entre las diferentes líneas
8 Número de columnas Q242: Número de
mecanizados sobre una línea
8 Número de líneas Q243: Número de líneas
8 Posición angular Q224 (valor absoluto): Angulo,
según el cual se gira toda la disposición de la figura; el
centro de giro se encuentra en el punto de partida.
8 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
8 Coordenadas de la superficie de la pieza Q203
(valor absoluto): coordenadas de la superficie de la
pieza
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse la hta. entre los
mecanizados:
0: Desplazar entre los mecanizados a la distancia de
seguridad
1: Desplazar entre los mecanizados a la 2ª distancia
de seguridad
Ejemplo: Bloques NC
54 CYCL DEF 221 LÍNEAS DE LA FIGURA
Q225=+15 ;PUNTO INICIAL 1ER. EJE
Q226=+15 ;PUNTO INICIAL 2º EJE
Q237=+10 ;DISTANCIA AL 1ER. EJE
Q238=+8 ;DISTANCIA AL 2º EJE
Q242=6 ;NÚMERO DE COLUMNAS
Q243=4 ;NÚMERO DE FILAS
Q224=+15 ;ÁNGULO DE GIRO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+30 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEG.
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
