HEIDENHAIN TNC 620 195
7.
1
0
Ejemplos de pr
ogr
amación

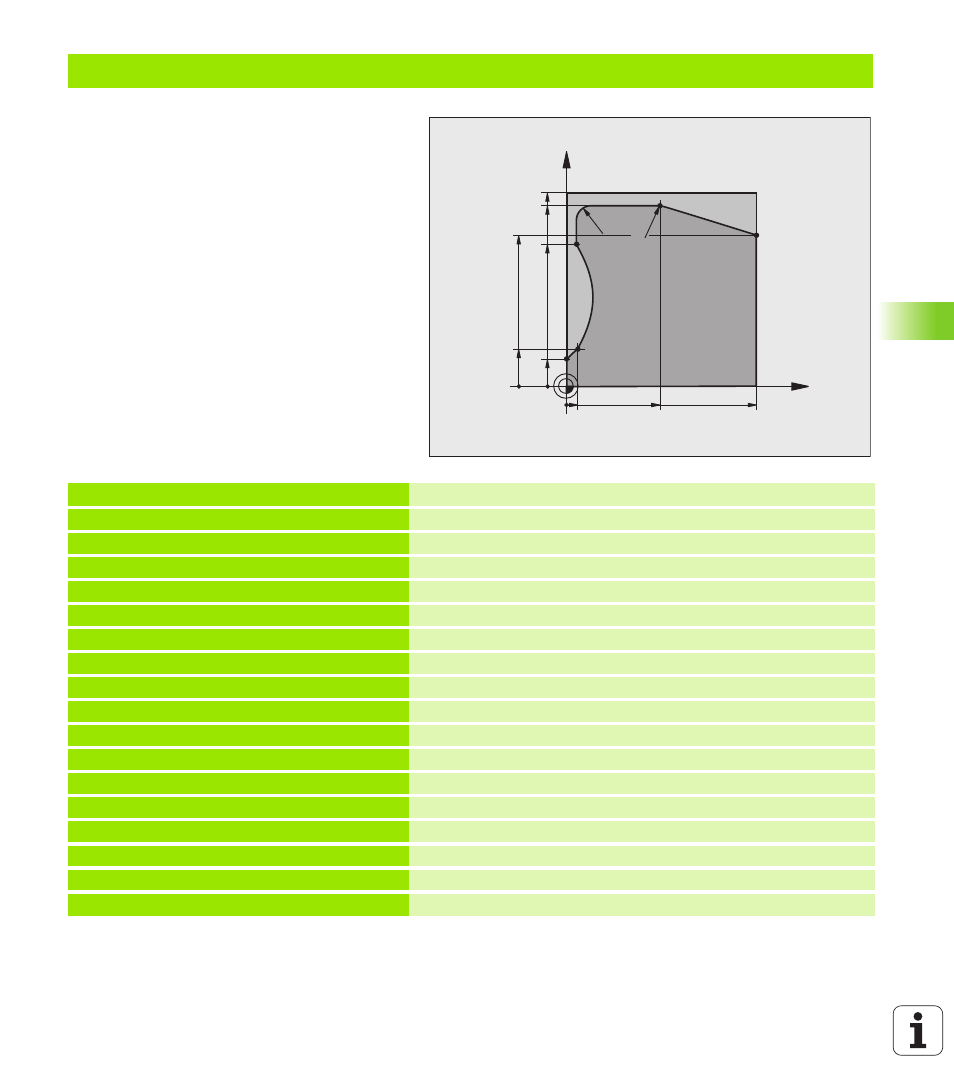

Ejemplo: Trazado del contorno
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000 Llamada a la hta., diámetro 20
4 L Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 14,0 CONTORNO Determinar el subprograma del contorno
6 CYCL DEF 14.1 LABEL DEL CONTORNO 1
7 CYCL DEF 25 TRAZADO DEL CONTORNO Determinar los parámetros del mecanizado
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q5=+0 ;COORDENADA SUPERFICIE
Q7=+250 ;ALTURA SEGURIDAD
Q10=5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=200 ;AVANCE DE FRESADO
Q15=+1 ;TIPO DE FRESADO
8 CYCL CALL M3 Llamada al ciclo
9 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
X
Y
5
20
100
100
80
50
95
75
15
R7
,5
R7
,5
