15.4 PUNTO DE REFERENCIA
RECTANGULO INTERIOR
(ciclo 410, DIN/ISO: G410)
Desarrollo del ciclo
Con el ciclo de palpación 410 se calcula el centro de una cajera
rectangular y se fija este punto central como punto de referencia. Si se
desea, el TNC también puede escribir el punto central en una tabla de
puntos cero o en una tabla de presets.

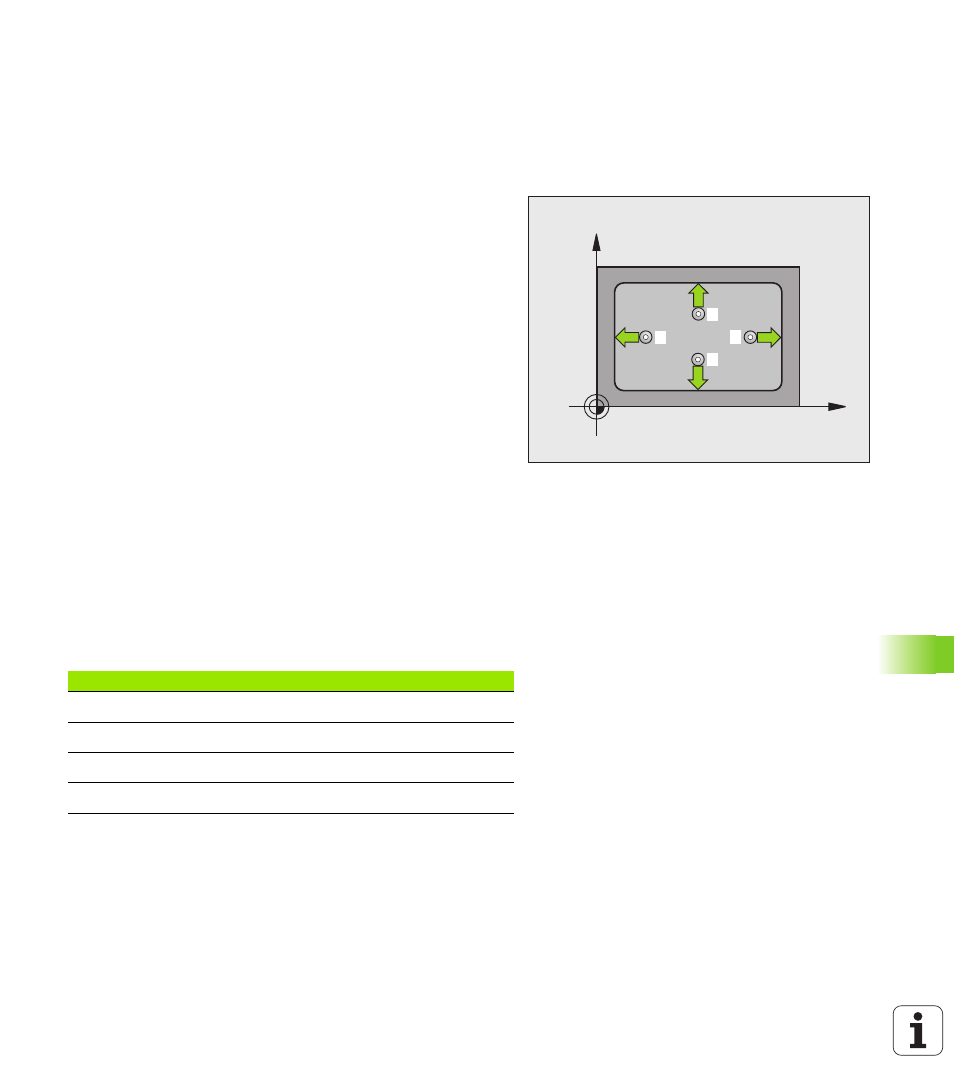

1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento ver “Ejecutar ciclos
de palpación” en pág. 285 hacia el punto de palpación
1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en la columna SET_UP de la
tabla del sistema de palpación
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (Columna F)
3 Después el palpador se desplaza al siguiente punto de palpación
paralelo al eje en altura de medición o lineal en altura de seguridad
2 y ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 und Q305 ver “Guardar punto de
referencia calculado” en pág. 315
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación y memoriza los valores actuales en los siguientes
parámetros Q
X
Y
1
2
3
4
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q154 Valor real del lado en el eje principal
Q155 Valor real del lado en el eje auxiliar
