HEIDENHAIN iTNC 530 97
3.3 Medición aut
o
mática de piezas

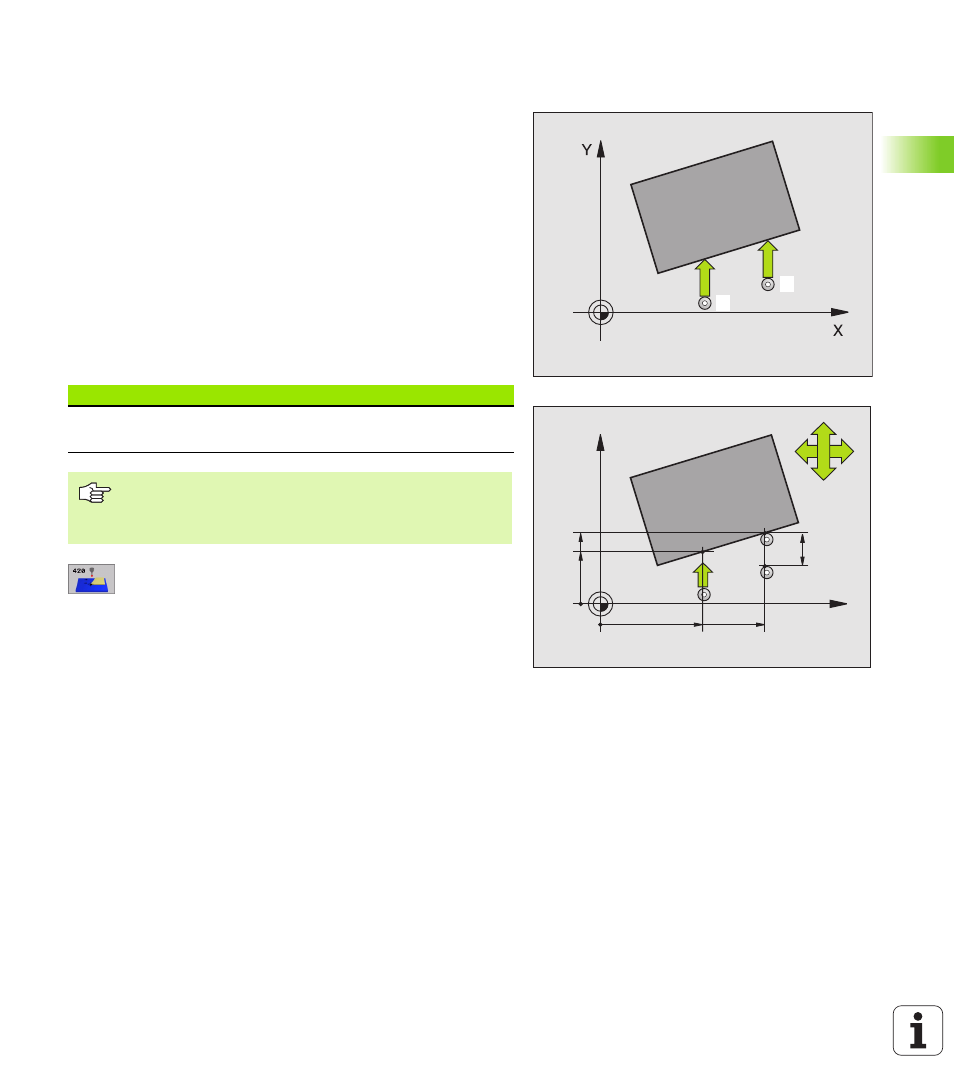

MEDIR ANGULO (ciclo de palpación 420,
DIN/ISO: G420)
El ciclo de palpación 420 calcula el ángulo, que forma cualquier recta
con el eje principal del plano de mecanizado.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 19) hacia el punto de
palpación programado
1 . Para ello, el TNC desplaza el palpador
según la distancia de seguridad en la dirección de desplazamiento
opuesta a la determinada
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360)
3 A continuación el palpador se desplaza al siguiente punto de
palpación
2 y ejecuta el segundo proceso de palpación
4 El TNC retira el palpador a la distancia de seguridad y memoriza el
ángulo calculado en los siguientes parámetros Q:
U U U U 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
U U U U 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje transversal del plano de mecanizado
U U U U 2º punto de medición del 1er eje Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado
U U U U 2º punto de medición del 2º eje Q266 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje transversal del plano de
mecanizado
U U U U Eje de medición Q272: Eje, en el que se debe realizar
la medición:
1: Eje principal = Eje de medición
2: Eje secundario = Eje de medición
3: Eje de palpación = Eje de medición
1
2
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
Nº de parámetro Significado
Q150 Angulo medido en relación al eje
principal del plano de mecanizado
Antes de la programación deberá tenerse en cuenta:
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
