3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas
U
U
U
U
Centro 1er eje
Q273 (valor absoluto): Centro del
taladro en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q274 (valor absoluto): Centro del
taladro en el eje transversal del plano de mecanizado
U
U
U
U
Diámetro nominal
Q262: introducir diámetro del
taladro
U
U
U
U
Angulo inicial
Q325 (valor absoluto): Angulo entre
el eje principal del plano de mecanizado y el primer
punto de palpación
U
U
U
U
Paso angular
Q247 (valor incremental): Angulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Desplazamiento a altitud segura
Q301: Determinar
cómo se debe desplzar el palpador entre los puntos
de medición:
0: Desplazar entre los puntos de medición hasta la
altura de medición
1: Desplazar entre los puntos de medición a la altura
segura
U
U
U
U
Tamaño máximo taladro
Q275: Mayor diámetro
permitido del taladro (cajera circular)
U
U
U
U
Tamaño mínimo taladro
Q276: Menor diámetro
permitido del taladro (cajera circular)
U
U
U
U
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
U
U
U
U
Valor tolerancia centro 2º eje
Q280: Desviación
admisible de la posición en el eje transversal del plano
de mecanizado

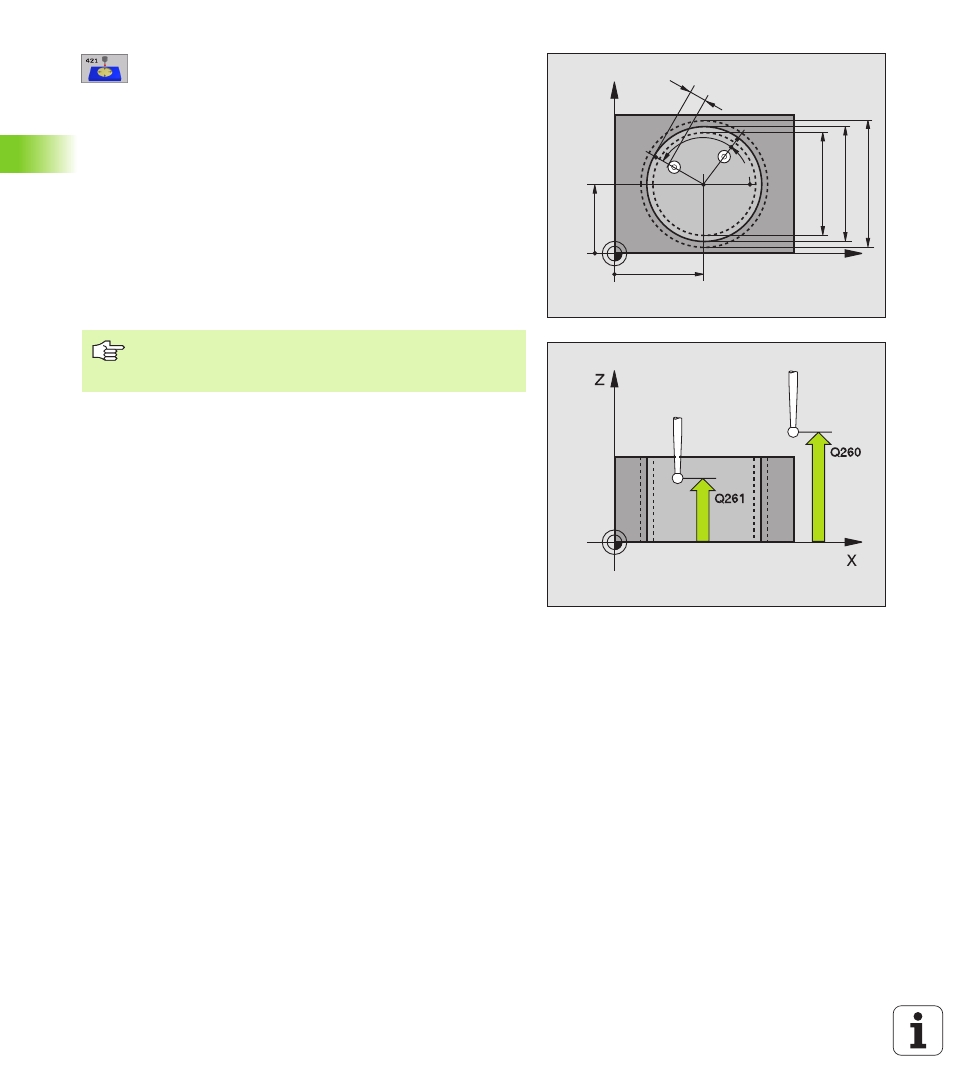

X
Y
Q274
±Q280
Q273
±Q279
Q276
Q325
Q247
Q262
Q275
MP6140
+
Q320
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas del taladro calculadas por el
TNC. Valor de introducción mínimo: 5°.
