HEIDENHAIN iTNC 530 69
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

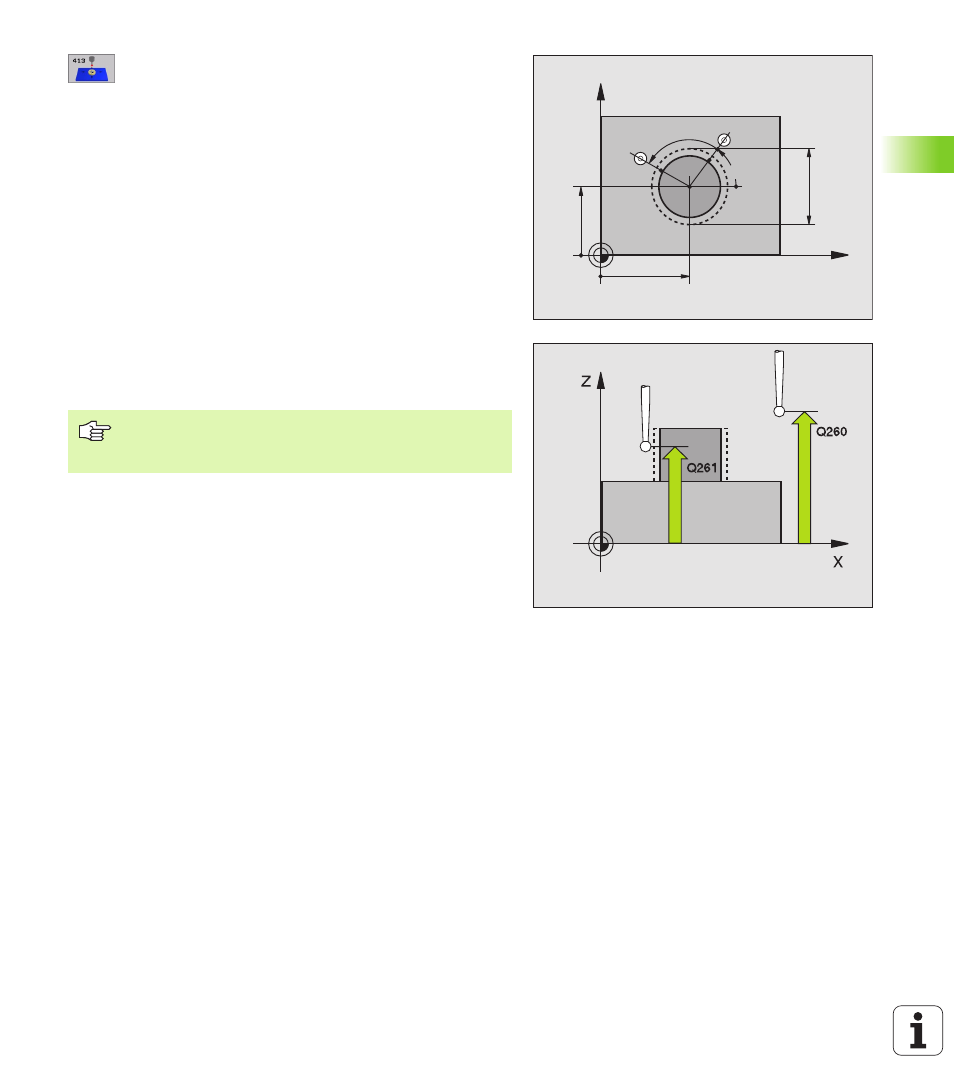

U U U U Centro 1er eje Q321 (valor absoluto): Centro de la
isla en el eje principal del plano de mecanizado
U U U U Centro 2º eje Q322 (valor absoluto): Centro de la isla
en el eje transversal del plano de mecanizado Cuando
se programa Q322 = 0, el TNC orienta el centro del
taladro sobre el eje Y positivo, cuando Q322 es
distinto de 0, el TNC orienta el centro del taladro
sobre la posición nominal
U U U U Diámetro nominal Q262: Diámetro aproximado de la
isla. Introducir mejor un valor superior al estimado
U U U U Angulo inicial Q325 (valor absoluto): Angulo entre
el eje principal del plano de mecanizado y el primer
punto de palpación
U U U U Paso angular Q247 (valor incremental): Angulo entre
dos puntos de medición, el signo del paso angular
determina la dirección de giro (- = sentido horario), en
la cual se desplaza el palpador hacia el siguiente punto
de medición. Si se quieren medir arcos de círculo,
deberá programarse un paso angular menor a 90°
U U U U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U U U U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U U U U Desplazamiento a altura de seguridad Q301:
Determinar cómo se debe desplazar el palpador entre
los puntos de medición:
0: Desplazarse entre los puntos de medición a la altura
de medición
1: Desplazarse entre los puntos de medición a la altura
de seguridad
U U U U Número del punto cero en la tabla Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la isla. Introduciendo Q305=0, el TNC fija la
visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra ajustado en
el centro de la isla
X
Y
Q322
Q321
Q262
Q325
Q247
Cuanto menor sea el paso angular programado, más
impreciso será el punto de referencia calculado por el TNC.
Valor de introducción mínimo: 5°.
