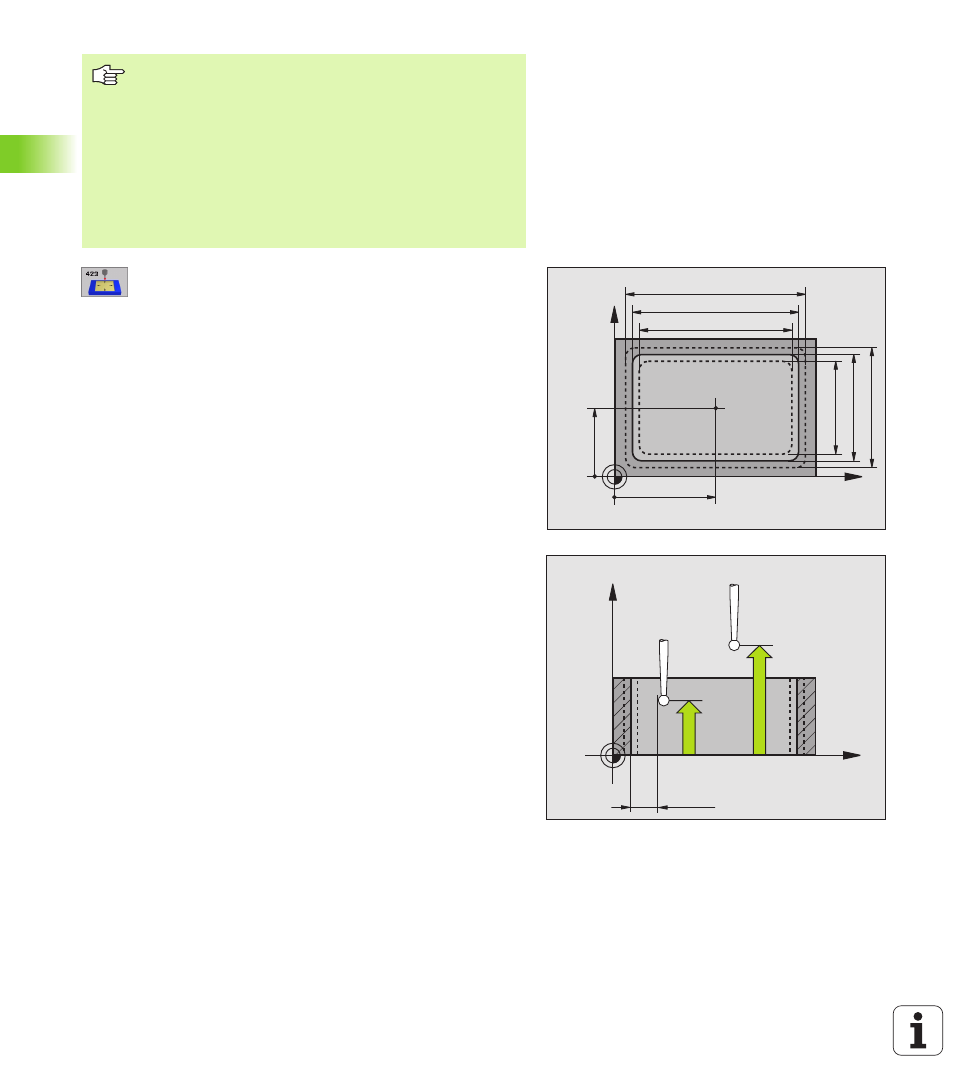

3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas
U
U
U
U
Centro 1er eje
Q273 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q274 (valor absoluto): Centro de la
cajera en el eje transversal del plano de mecanizado
U
U
U
U
Longitud lado 1
Q282: Longitud de la cajera, paralela
al eje principal del plano de mecanizado
U
U
U
U
Longitud lado 2
Q283: Longitud de la cajera, paralela
al eje transversal del plano de mecanizado
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Desplazamiento a altura de seguridad
Q301:
Determinar cómo se debe desplazar el palpador entre
los puntos de medición:
0: Desplazarse entre los puntos de medición a la
altura de medición
1: Desplazarse entre los puntos de medición a la
altura de seguridad
U
U
U
U
Cota máxima longitud lado 1
Q284: Longitud
máxima admisible de la cajera
U
U
U
U
Cota mínima longitud lado 1
Q285: Longitud mínima
admisible de la cajera
U
U
U
U
Cota máxima longitud lado 2
Q286: Ancho máximo
admisible de la cajera
U
U
U
U
Tamaño mínimo longitud lado 2
Q287: Anchura
mínima admisible de la cajera
U
U
U
U
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
Antes de la programación deberá tenerse en cuenta:
Antes de la definición del ciclo deberá programarse una
llamada a la herramienta para la definición del eje del
palpador.
Cuando las dimensiones de la cajera y la distancia de
seguridad no permiten un posicionamiento previo en la
proximidad de los puntos de palpación, el TNC siempre
palpa partiendo del centro de la cajera. Entre los cuatro
puntos de referencia, el palpador no se desplaza a la altura
segura.
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
