3.3 Medición aut
o
mática de piezas
U
U
U
U

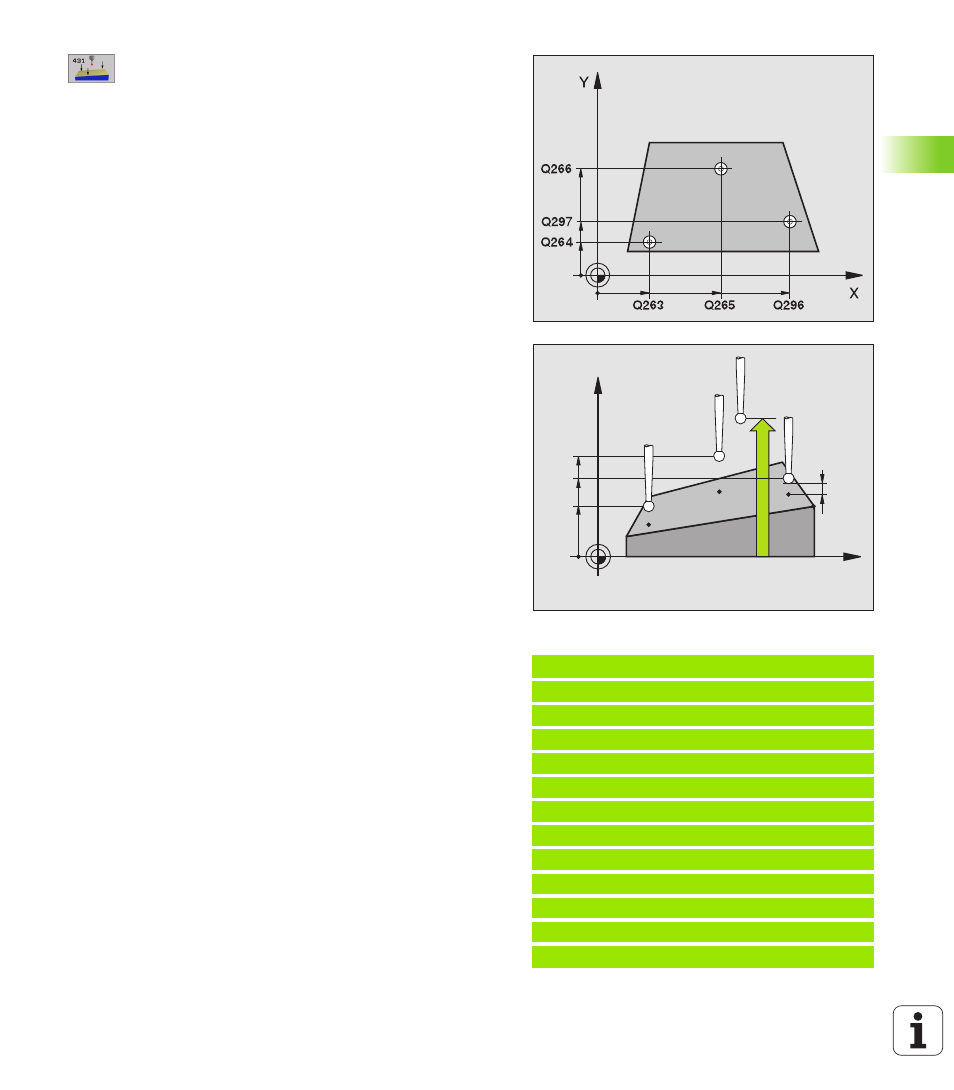

1er punto de medición del 1er eje
Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
U
U
U
U
1er punto de medición del 2º eje
Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje transversal del plano de mecanizado
U
U
U
U
1er punto de medición 3º eje
Q294 (valor absoluto):
Coordenada del punto de palpación en el eje de
palpación
U
U
U
U
2º punto de medición del 1er eje
Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado
U
U
U
U
2º punto de medición del 2º eje
Q266 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje transversal del plano de
mecanizado
U
U
U
U
2º punto de medición del 3er. eje
Q295 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje de palpación
U
U
U
U
3er punto de medición del 1er eje
Q296 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje principal del plano de mecanizado
U
U
U
U
3er punto de medición del 2º eje
Q297 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje transversal del plano de mecanizado
U
U
U
U
3er. punto de medición del 3er. eje
Q298 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje de palpación
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Protocolo de medición
Q281: Determinar si el TNC
debe elaborar un protocolo de medición:
0: No elaborar protocolo de medición
1: Elaborar protocolo de medición: El TNC guarda el
archivo de protocolo TCHPR431.TXT de forma
estándar en el directorio, en el cual se guarda también
su programa de medición
Ejemplo: Frases NC
5 TCH PROBE 431 MEDIR PLANO
Q263=+20 ;1ER PTO. EN EJE 1
Q264=+20 ;1ER PTO. EN EJE 2
Q294=-10 ;1ER. PTO. EN EJE 3
Q265=+50 ;2º PTO. EN EJE 1
Q266=+80 ;2º PTO. EN EJE 2
Q295=+0 ;2º PTO. EN EJE 3
Q296=+90 ;3ER. PTO. EN EJE 1
Q297=+35 ;3ER. PTO. EN EJE 2
Q298=+12 ;1ER. PTO. EN EJE 3
Q320=0 ;DIST. SEGURIDAD
Q260=+5 ;ALTURA DE SEGURIDAD
Q281=1 ;PROTOCOLO MEDIDA
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
