3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas
U
U
U
U
Punto inicial 1er eje
Q328 (valor absoluto): Punto
de partida del proceso de palpación en el eje principal
del plano de mecanizado
U
U
U
U
Punto inicial 2º eje
Q329 (valor absoluto): Punto de
partida del proceso de palpación en el eje transversal
del plano de mecanizado
U
U
U
U
Desvío para la 2ª medición
Q310 (offset del valor
incremental): Valor según el cual se desvía el palpador
antes de la segunda medición. Si se programa 0, el
TNC no desvía el palpador
U
U
U
U
Eje de medición
Q272: Eje del plano de mecanizado,
en el que se debe realizar la medición:
1:Eje principal = Eje de medición
2:Eje secundario = Eje de medición
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Longitud nominal
Q311: Valor nominal de la longitud
a medir
U
U
U
U
Cota máxima
Q288: Longitud máxima admisible
U
U
U
U
Cota mínima
Q289: Longitud mínima admisible
U
U
U
U
Protocolo de medición
Q281: Determinar si el TNC
debe elaborar un protocolo de medición:
0: No elaborar protocolo de medición
1: Elaborar protocolo de medición: El TNC guarda el
archivo de protocolo TCHPR425.TXT de forma
estándar en el directorio, en el cual se guarda también
su programa de medición
U
U
U
U
Parada de pgm por error de tolerancia
Q309:
Determinar si el TNC debe interrumpir la ejecución
del programa al sobrepasar la tolerancia y emitir un
aviso de error:
0: No interrumpir la ejecución del programa, no emitir
aviso de error
1: Interrumpir la ejecución del programa, emitir aviso
de error
U
U
U
U
Número de herramienta para supervisión
Q330:
Determinar si el TNC debe ejecutar una supervisión
de la herramienta (véase "Supervisión de
herramientas" en pág. 94):
0: Supervisión no activada
>0: Número de herramienta en la tabla de
herramientas TOOL.T
Ejemplo: Frases NC

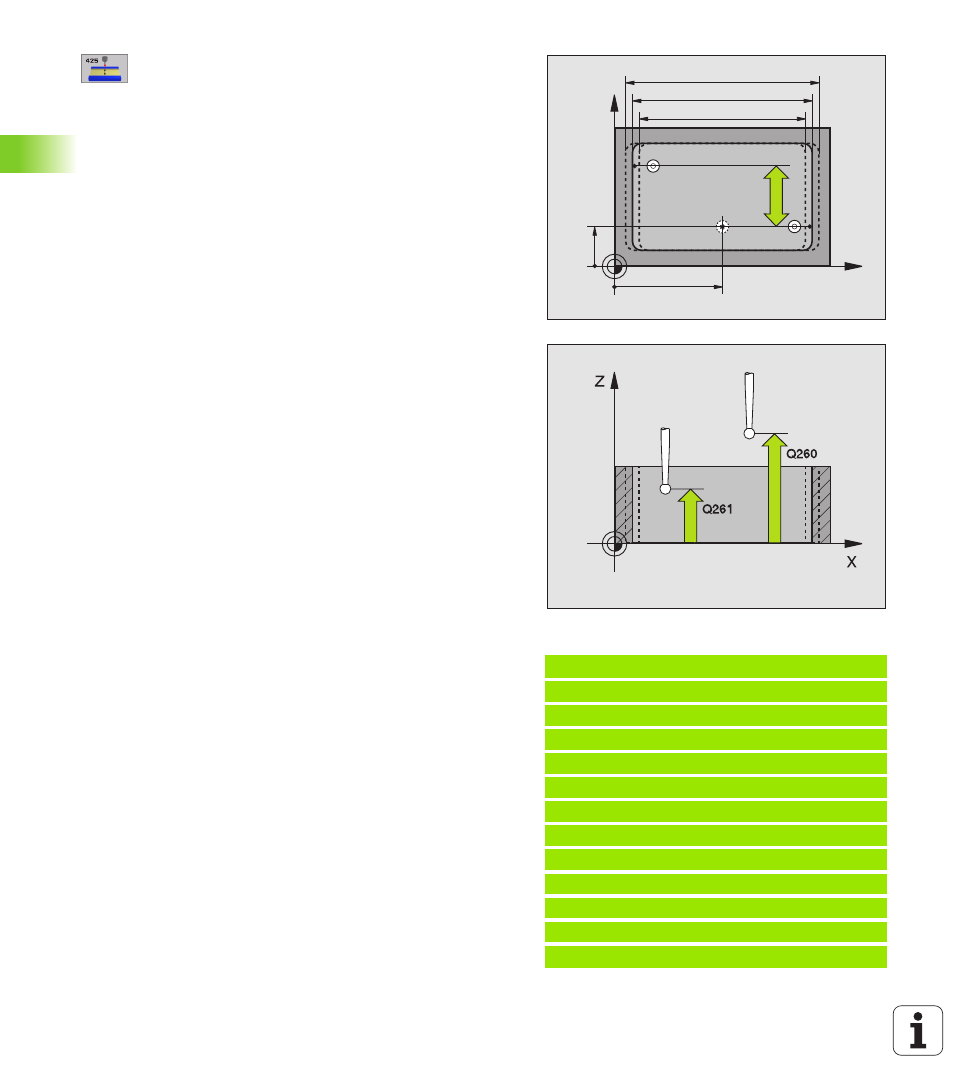

5 TCH PROBE 425 MEDIR ANCHURA INTERIOR
Q328=+75 ;PUNTO INICIAL 1ER EJE
Q329=-12,5 ;PUNTO INICIAL 2º EJE
Q310=+0 ;DESVIACION 2ª MEDICION
Q272=1 ;EJE DE LA MEDICIÓN
Q261=-5 ;ALTURA DE MEDICION
Q260=+10 ;ALTURA DE SEGURIDAD
Q311=25 ;LONGITUD NOMINAL
Q288=25,05 ;COTA MAXIMA
Q289=25 ;COTA MINIMA
Q281=1 ;PROTOCOLO MEDIDA
Q309=0 ;PARO DEL PGM SI ERROR
Q330=0 ;Nº DE HERRAMIENTA
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
