HEIDENHAIN iTNC 530 27
2.2 Calibr
ación del palpador digital

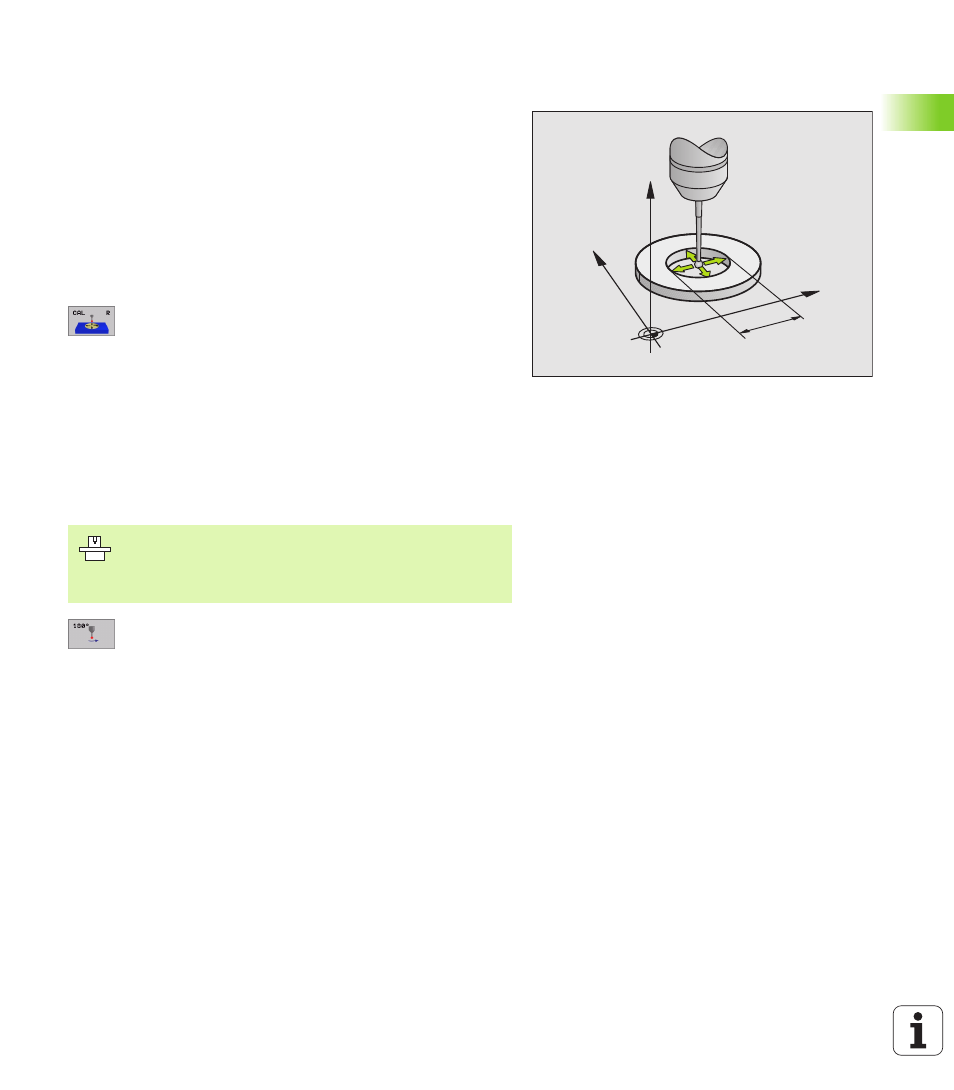

Calibración del radio activo y ajuste de la
desviación del palpador
Normalmente el eje del palpador no coincide exactamente con el eje
del cabezal. La función de calibrado registra el desplazamiento entre el
eje de palpación y el eje del cabezal. y lo iguala por cálculo.
Con esta función el palpador 3D gira 180°. El giro lo ejecuta una
función auxiliar que determina el constructor de la máquina en el
parámetro MP6160.
La medición de la desviación del palpador se realiza después de
calibrar el radio de la bola de palpación.
U U U U Posicionar la bola de palpación en funcionamiento manual en el
interior del anillo de ajuste
U U U U Selección de la función de calibración del radio de la
bola de palpación y de la desviación del palpador:
Pulsar la softkey CAL R
U U U U Seleccionar el eje de la hta. e introducir el radio del
anillo de ajuste
U U U U Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula el radio activo de la bola de palpación.
U U U U Si se quiere finalizar ahora la función de calibración,
pulsar la softkey FIN
U U U U Determinar la desviación de la bola de palpación.
Pulsar la softkey 180° . El TNC gira el palpador 180°
U U U U Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula la desviación del palpador
Y
X
Z
10
Para determinar el desplazamiento de centros de la bola
de palpador, el TNC debe estar preparado por el fabricante
de la máquina. ¡Rogamos consulten el manual de su
máquina!
