HEIDENHAIN iTNC 530 83
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

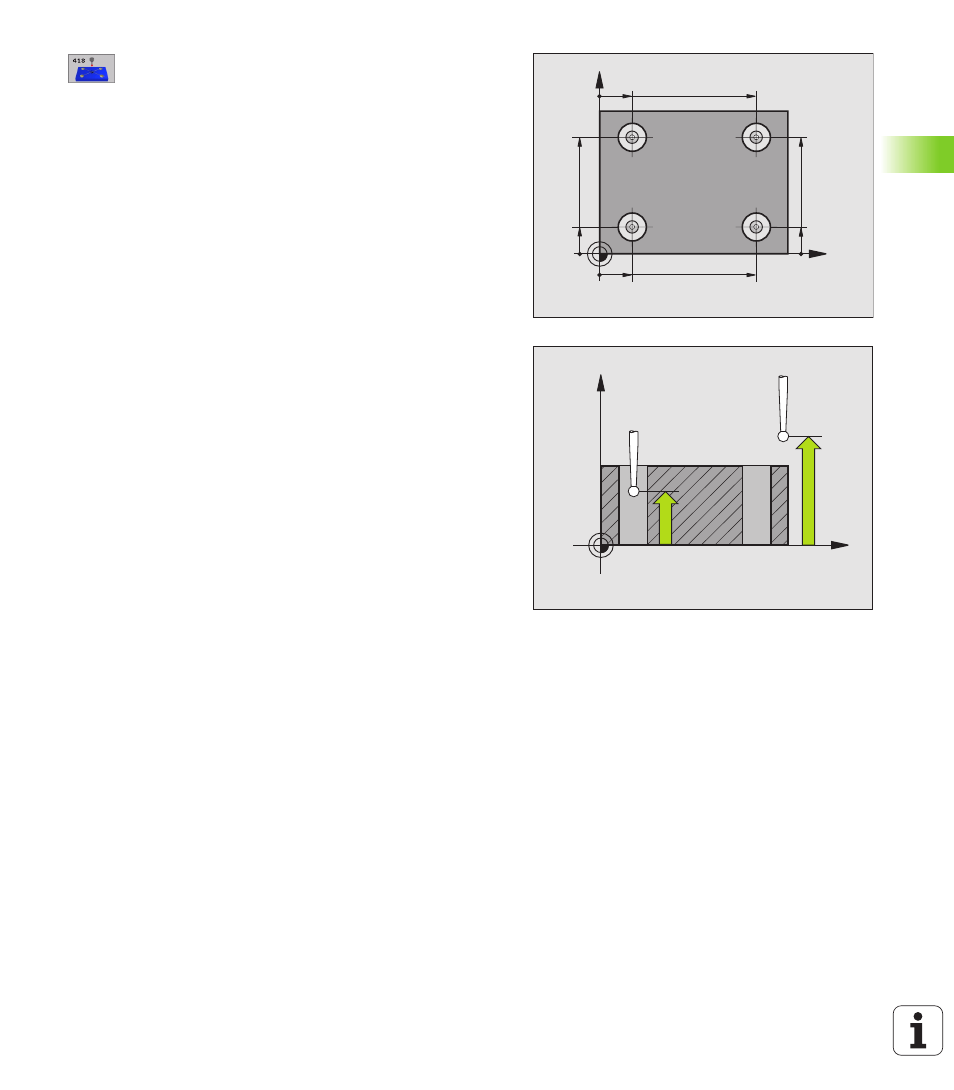

U U U U 1er centro taladro eje1 Q268 (valor absoluto): Punto
central del 1er taladro en el eje principal del plano de
mecanizado
U U U U 1 centro taladro eje 2 Q269 (valor absoluto): Punto
central del 2º taladro en el eje transversal del plano de
mecanizado
U U U U 2º centro taladro eje1 Q270 (valor absoluto): Punto
central del 2º taladro en el eje principal del plano de
mecanizado
U U U U 2 centro taladro eje 2 Q271 (valor absoluto): Punto
central del 2º taladro en el eje transversal del plano de
mecanizado
U U U U 3er centro taladro eje1 Q316 (valor absoluto): Punto
central del 3er taladro en el eje principal del plano de
mecanizado
U U U U 3 centro taladro eje 2 Q317 (valor absoluto): Punto
central del 2º taladro en el eje transversal del plano de
mecanizado
U U U U 4º centro taladro eje1 Q318 (valor absoluto): Punto
central del 4º taladro en el eje principal del plano de
mecanizado
U U U U 4 centro taladro eje 2 Q319 (valor absoluto): Punto
central del 2º taladro en el eje transversal del plano de
mecanizado
U U U U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U U U U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
