3 medición aut o mática de piezas – HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles Manual del usuario
Página 109
HEIDENHAIN iTNC 530
109
3.3 Medición aut
o
mática de piezas
U
U
U
U
Centro 1er eje
Q273 (valor absoluto): Centro de la
isla en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q274 (valor absoluto): Centro de la isla
en el eje transversal del plano de mecanizado
U
U
U
U
Longitud lado 1
Q282: Longitud de la isla, paralela al
eje principal del plano de mecanizado
U
U
U
U
Longitud lado 2
Q283: Longitud de la isla, paralela al
eje transversal del plano de mecanizado
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Desplazamiento a altura de seguridad
Q301:
Determinar cómo se debe desplazar el palpador entre
los puntos de medición:
0: Desplazarse entre los puntos de medición a la
altura de medición
1: Desplazarse entre los puntos de medición a la
altura de seguridad
U
U
U
U
Cota máxima longitud lado 1
Q284: Longitud
máxima admisible de la isla
U
U
U
U
Cota mínima longitud lado 1
Q285: Longitud mínima
admisible de la isla
U
U
U
U
Cota máxima longitud lado 2
Q286: Ancho máximo
admisible de la isla
U
U
U
U
Cota mínima longitud lado 2
Q287: Anchura mínima
admisible de la isla
U
U
U
U
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
U
U
U
U
Valor tolerancia centro 2º eje
Q280: Desviación
admisible de la posición en el eje transversal del plano
de mecanizado

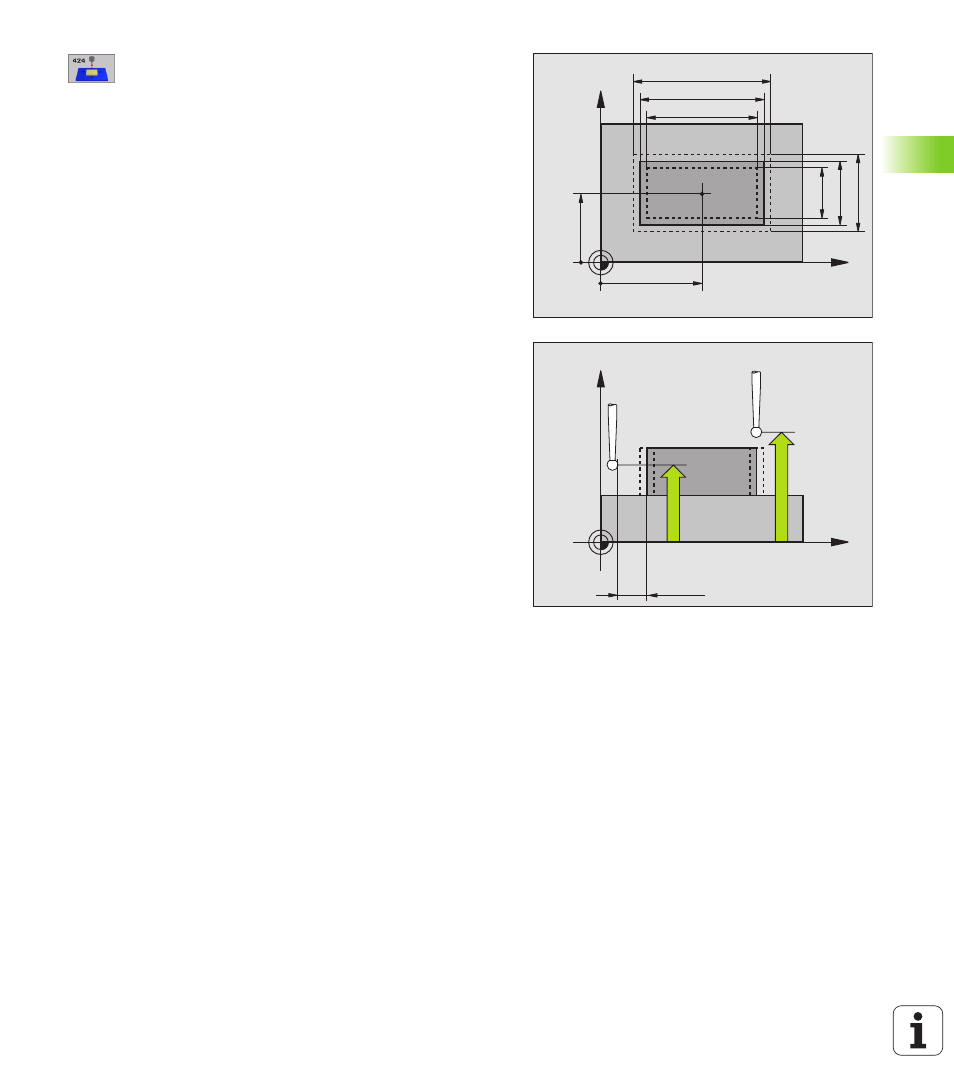

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
