2.5 Medición de piezas con - palpador
es 3D

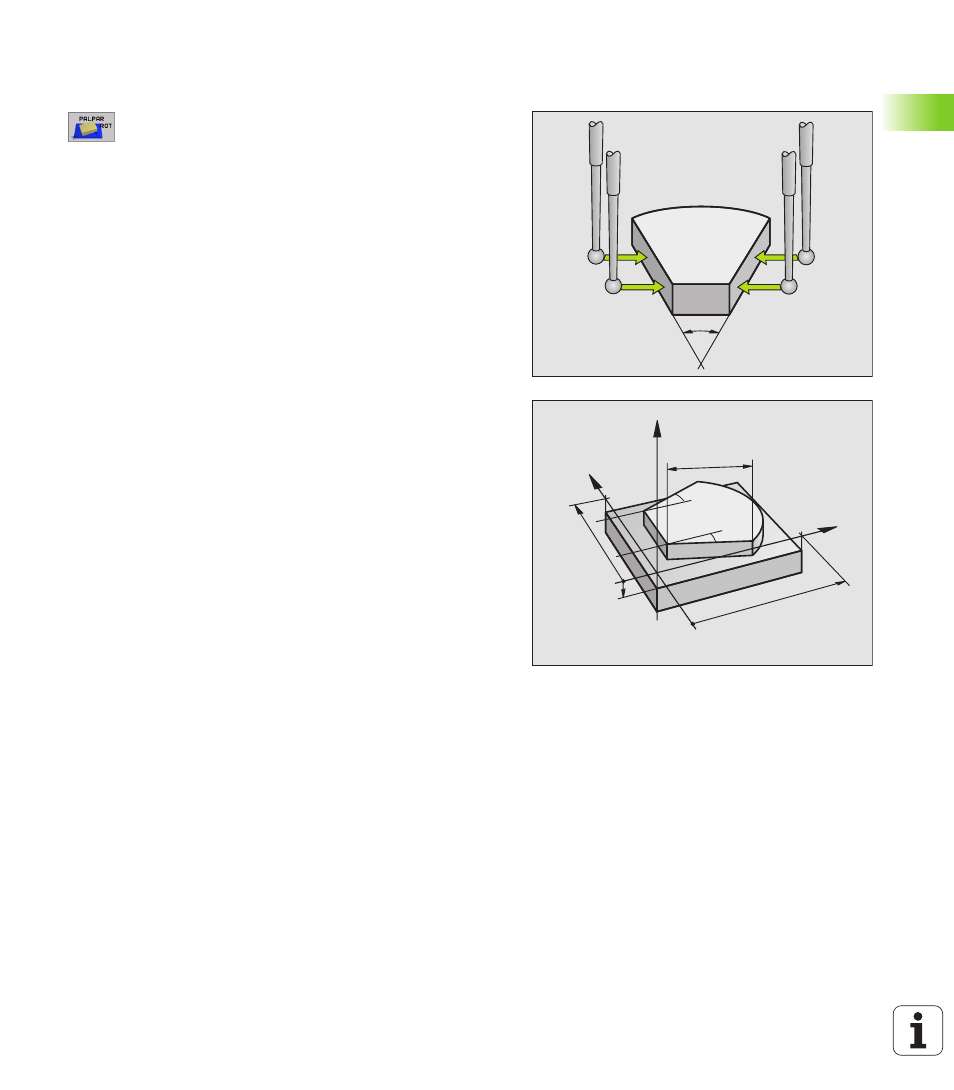

Determinar el ángulo entre el eje de referencia
angular y una arista de la pieza
U U U U Seleccionar la función de palpación: Pulsar la softkey
PALPAR ROT
U U U U Angulo de giro: Anotar el ángulo de giro visualizado, en
el caso de que se quiera volver a repetir después el
giro básico realizado anteriormente.
U U U U Ejecutar el giro básico con el lado a comparar véase
“Compensación de la inclinación de la pieza” en pág.
29
U U U U Con la softkey PALPAR ROT visualizar como ángulo
de giro, el ángulo entre el eje de referencia angular y
la arista de la pieza.
U U U U Eliminar ajuste básico o restablecer el ajuste básico
original
U U U U Fijar el punto de referencia al valor anotado
Determinar el ángulo entre dos aristas de la pieza
U U U U Seleccionar la función de palpación: Pulsar la softkey PALPAR ROT
U U U U Angulo de giro: Anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
U U U U Realizar el giro básico para el primer lado (véase "Compensación de
la inclinación de la pieza" en pág. 29)
U U U U Asimismo se palpa el segundo lado igual que en un giro básico, ¡no
fijar el ángulo de giro a 0!
U U U U Con la softkey PALPAR ROT visualizar el ángulo PA entre las aristas
de la pieza como ángulo de giro
U U U U Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
