HEIDENHAIN iTNC 530 111
3.3 Medición aut
o
mática de piezas
MEDIR ANCHURA INTERIOR (ciclo de
palpación 425, DIN/ISO: G425)

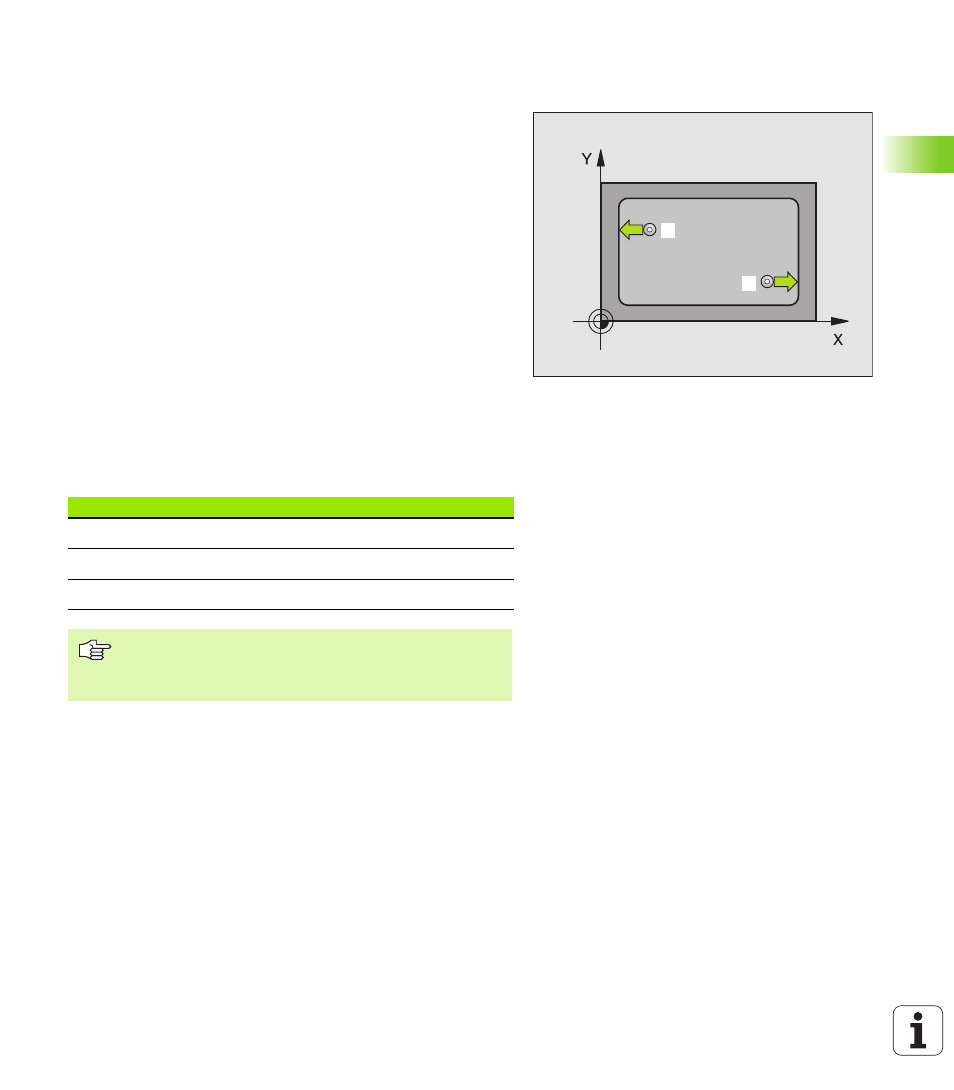

El ciclo de palpación 425 calcula la posición y la anchura de una ranura
(cajera). Si se han definido los valores de tolerancia correspondientes
en el ciclo, el TNC realiza una comparación del valor nominal y el real
y memoriza la diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 19) hacia el punto de
palpación
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360) 1. Palpación siempre en la
dirección positiva del eje programado
3 Si se programa una desviación para la segunda medición, el TNC
desplaza el palpador paralelo al eje hasta el siguiente punto de
palpación
2 y realiza allí el segundo proceso de palpación. Cuando
no se introduce un desplazamiento, el TNC mide directamente la
anchura en la dirección contraria
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
2
1
Nº de parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
Antes de la programación deberá tenerse en cuenta:
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
