Fresado de superficies en superficie frontal G797
G797 fresa dependiento de una superficie "Q", un polígono o la figura
definida en la instrucción G797.
En "Q=0" se programa en la orden siguiente una de las figuras siguientes
y luego un G80:
• G304 – círculo
• G305 – rectángulo
• G307 – polígono
Un polígono, definido mediante G797 (Q>0), está situado en el centro.
Una de las figuras definidas en la orden siguiente puede estar situada
fuera del centro.

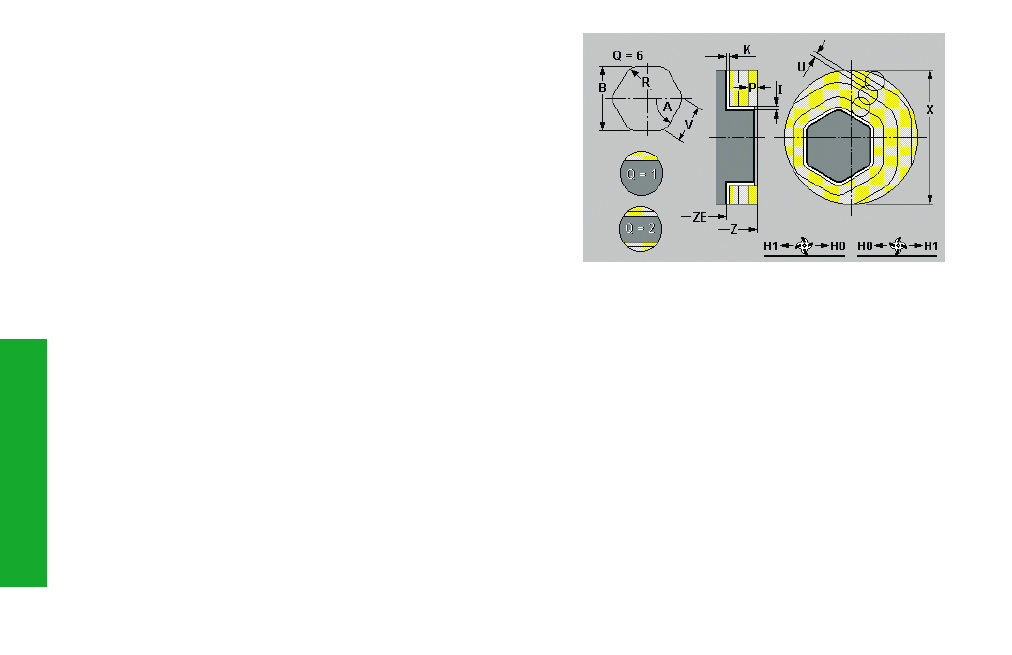

Parámetros
X:
diámetro de limitación
Z, ZE:
arista de referencia, base de fresado
B:
entrecaras – sin efecto en Q=0
•en Q=1: B es el espesor restante
• en Q
2: B es la entrecara
V:
longitud de la arista – sin efecto en Q=0
R:
bisel/redondeo – sin efecto en Q=0
• R<0: longitud del bisel
• R>0: radio de redondeo
A:
ángulo de inclinación (referencia ver figura) – desciende en Q=0
Q:
Cantidad de superficie (0
Q 127) – por defecto: 0
• Q=0: al G797 le sigue una descripción de figura
• Q=1: una superficie
• Q=2: dos superficies desplazadas a 180°
• Q=3: triángulo
• Q=4: rectángulo, cuadrado
• Q>4: polígono
P:
paso máximo – por defecto: un paso
U:
factor de superposición – (mínima)
superposición = U*diámetro de fresado –
por defecto: 0,5
I, K:
sobremedida paralela al contorno, en
sentido del paso
F:
avance de paso (para aproximación
profunda) – por defecto: avance activo
E:
avance reducido para elementos circulares
– por defecto: avance actual
H:
sentido de rotación de fresado – por
defecto: 0
• H=0: en sentido contrario
• H=1: en el mismo sentido
O:
desbaste/acabado – por defecto: 0
• O=0: desbaste
• O=1: acabado
J:
uni-/bidireccional (en Q=1 o Q=2)
• J=0: unidireccional
• J=1: bidireccional
