Ciclos de roscado

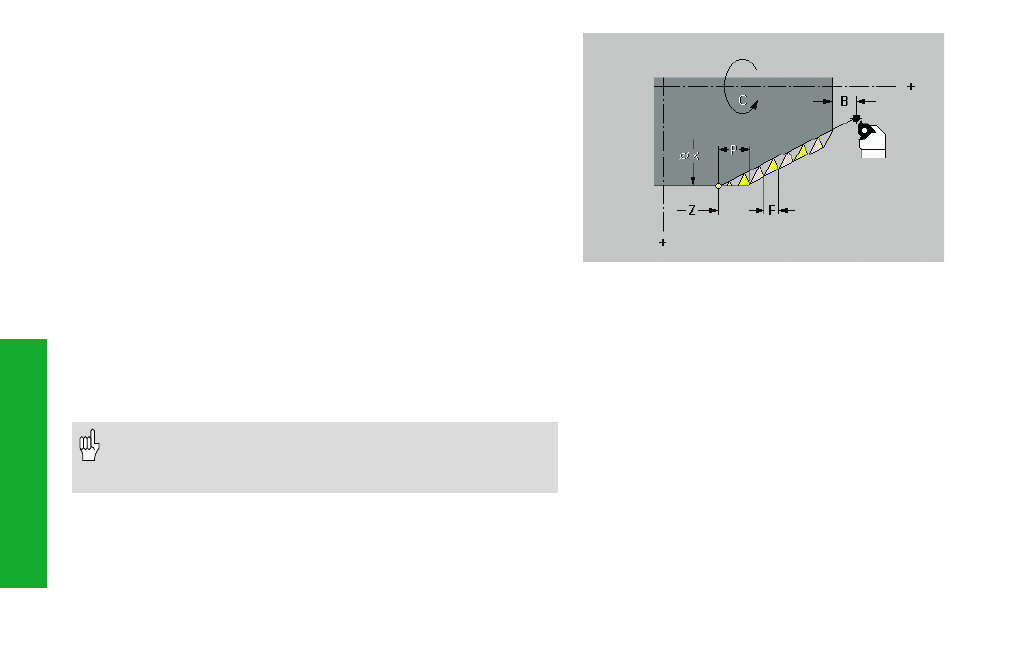

Recorrido individual de roscado G33
G33 elabora roscas en cualquier dirección y posición (roscado longitudinal,
cónico o transversal; rosca interior o exterior)
El roscado comienza en la posición de la herramienta y termina en"X, Z“.
Parámetros
X, Z:
punto final de rosca (medida del diámetro X)
F:
paso de rosca
B:
longitud inicial – por defecto: 0
P:
longitud de sobrepaso – por defecto: 0
C:
ángulo inicial (cuando el arranque de rosca definido está situado en
un elemento de contorno no simétrico al sistema) – por defecto: 0
Q:
número de rosca – por defecto: 0 (rosca principal)
H:
dirección de referencia para paso de rosca – por defecto: 3
• H=0:avance en el eje Z (para roscas longitudinales y cónicas
hasta un máximo de +45°/–45° del eje Z
• H=1: avance en el eje X (para roscas transversales y cónicas
hasta un máximo de +45°/–45° del eje X
• H=3: avance de trayectoria
E:
inclinación variable (aumenta/disminuye la inclinación por giro
alrededor de E) – por defecto: 0
• "Parada ciclo" se activa al final de un corte de rosca.
• Los overrides de avance y de cabezal no están activados
durante la ejecución del ciclo.
