Forma de tallado libre H G857

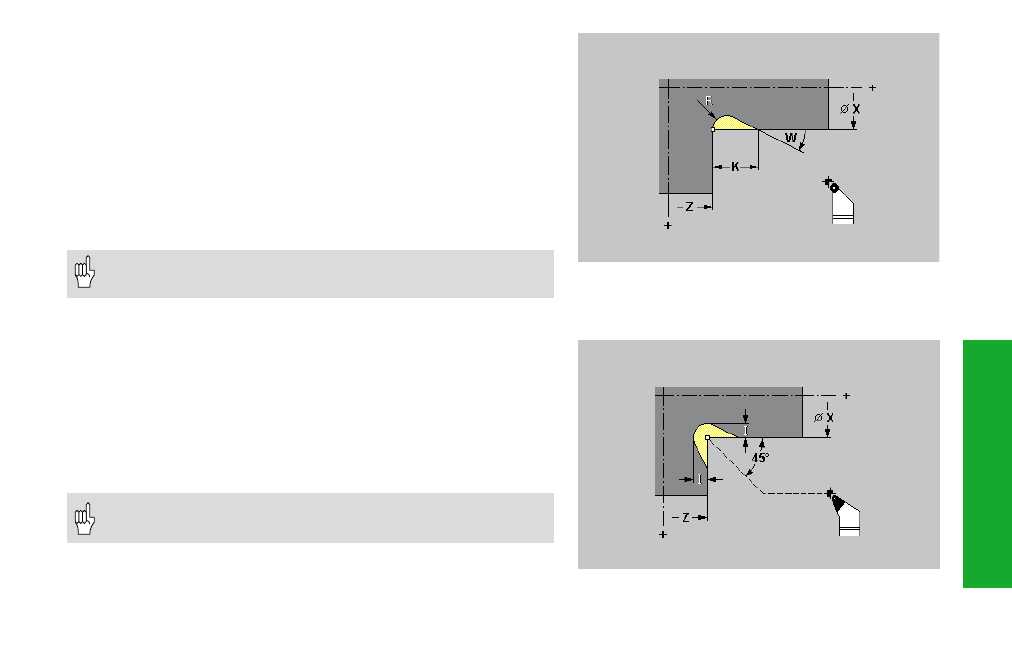

G857 elabora el tallado libre "forma H". Si no se introduce W, se calcula
según K y R. El punto final del tallado libre está en la "esquina del
contorno".
Posición de la herramienta al final del ciclo: punto de inicio
Parámetros
X, Z:
esquina del contorno (X medida del diámetro)
K:
longitud de tallado libre
R:
radio de tallado libre – por defecto: sin elemento circular
W:
ángulo de profundización – por defecto: W se calcula
• Corrección radio de corte: se lleva a cabo
• Medidas: no se calculan
Tallado libre forma K G858
G858 elabora el tallado libre "forma K". Se elabora un corte lineal a un
ángulo de 45°.
Posición de la hta. al final del ciclo: punto de arranque
Parámetros
X, Z:
esquina contorno (X medida diámetro)
I:
profundidad tallado libre
• Corrección radio de corte: no se lleva a cabo
• Medidas: no se calculan
