20

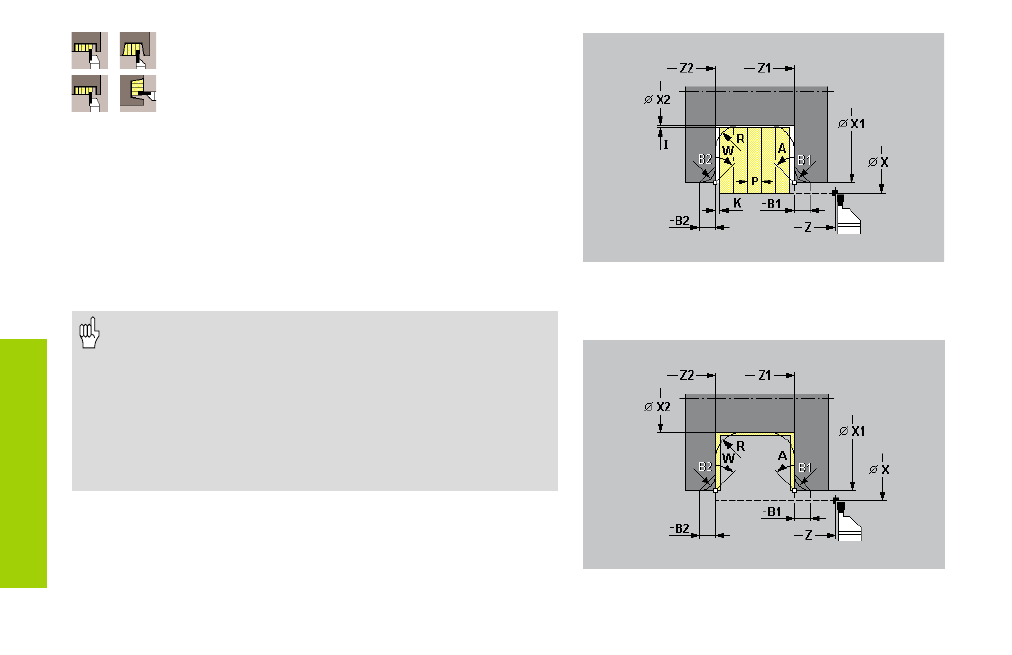

Ciclos de tronzado
Tronzado radial
Tronzado axial
Tronzado (ampliado): el ciclo arranca viruta en la zona definida teniendo
en cuenta elementos de contorno opcionales.
Acabado (ampliado): el ciclo acaba el perfil del contorno definido
teniendo en cuenta elementos de contorno opcionales.
Indicaciones para los parámetros de ciclo:
R:
redondeo (a ambos lados del contorno)
B1, B2: fase o redondeo (B1 inicio del contorno; B2 final del contorno)
• B>0: radio del redondeo
• B<0: lado de la fase (chaflán)
Tronzado:
• La "amplitud de tronzado P" conocida: ajustes
† P.
• La "amplitud de tronzado P" desconocida: ajustes:
† 0,8* amplitud del corte de la herramienta.
• El ciclo no tiene en cuenta ninguna medida en el modo
normal.
Acabado:
La hta. retrocede al final del ciclo al "punto de inicio X, Z" .
