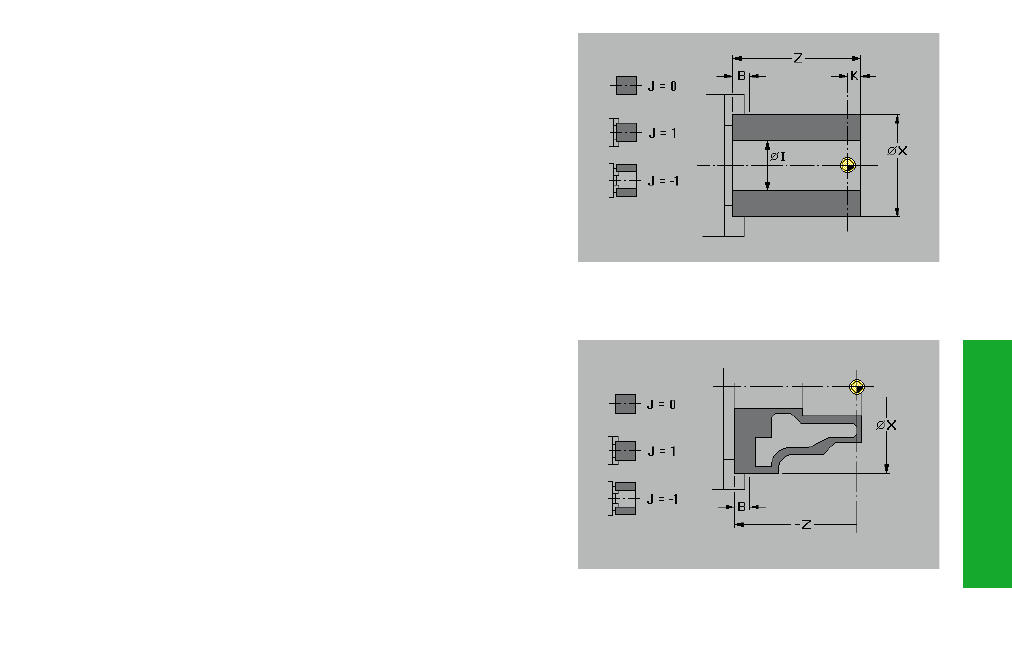

Parte del muelle cilindro/tubo G20
G20 describe la pieza sin mecanizar y la situación de tensión Estas
informaciones se valoran en la simulación
Parámetros
X:
Diámetro
Z:
Longitud (incluida medida transversal y zona de sujeción)
K:
Arista derecha (medida transversal)
I:
Diámetro interior en tipo de pieza sin mecanizar „Tubo“
B:
Área de sujeción
J:
Tipo de sujeción
• 0: sin sujeción
• 1: sujeto en el exterior
• 2: sujeto en el interior
Contorno de pieza sin mecanizar G21
G21 describe la posición de sujeción. La descripción del contorno de la
pieza sin mecanizar tiene lugar con las órdenes G1, G2/3 y G12/13,
directamente después del G21. Con G80 se finaliza la descripción de la
pieza sin mecanizar.
Estas informaciones se valoran en la simulación.
Parámetros
X:
Diámetro de sujeción
Z:
Posición de sujeción en Z
B:
Área de sujeción
J:
Tipo de sujeción
• 0: sin sujeción
• 1: sujeto en el exterior
• 2: sujeto en el interior
