Cortes individuales
15

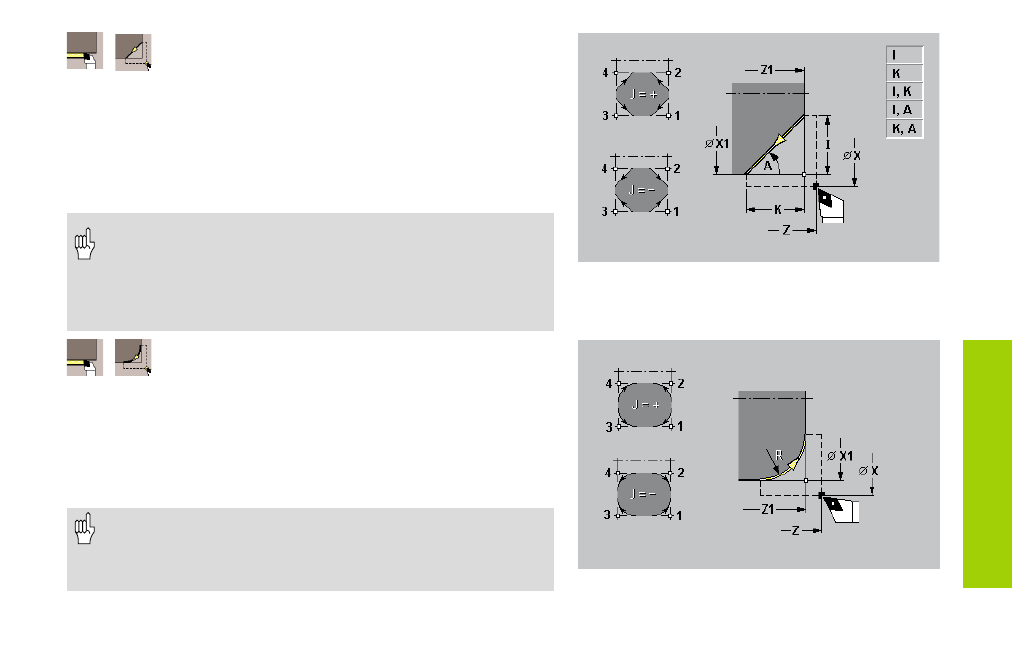

Fase (chaflán)
El ciclo genera una fase (chaflán) medida en vez de un redondeo. La hta. se
para al final del ciclo.
Fase del contorno ("con retroceso“)
El ciclo genera una fase con relación al vértice del contorno. La hta.se
desplaza, ejecuta la fase y al final del ciclo retrocede al "punto de arranque".
• En el modo "con retroceso" tiene lugar la corrección del radio de
corte.
• La dirección de desplazamiento depende de la visualización del
parámetro "posición del elemento J“ (véase figura auxiliar).
• Combinaciones de parámetros para la definición de la fase (véase
figura)
Redondeo
El ciclo genera un redondeo en relación al vértice del contorno. La
herramienta se para al final del ciclo.
Redondeo del contorno ("con retroceso“)
El ciclo genera un redondeo en relación al vértice del contorno. La
herramienta se desplaza, genera el redondeo y al final del ciclo regresa
al "punto de arranque“.
• En el modo "con retroceso" tiene lugar la corrección del
radio de corte.
• La dirección de desplazam. depende de la visualiz. del
parámetro "posición elemento J" (ver figura).
