• Al introducir los parámetros, el tallado libre
se llevará a cabo con estas medidas.
• En roscas interiores se debe predefinir
"FP“, ya que el diámetro del elemento
longitudinal no es el diámetro de rosca.
Cuando el MANUALplus lo determina hay
que contar con variaciones mínimas.

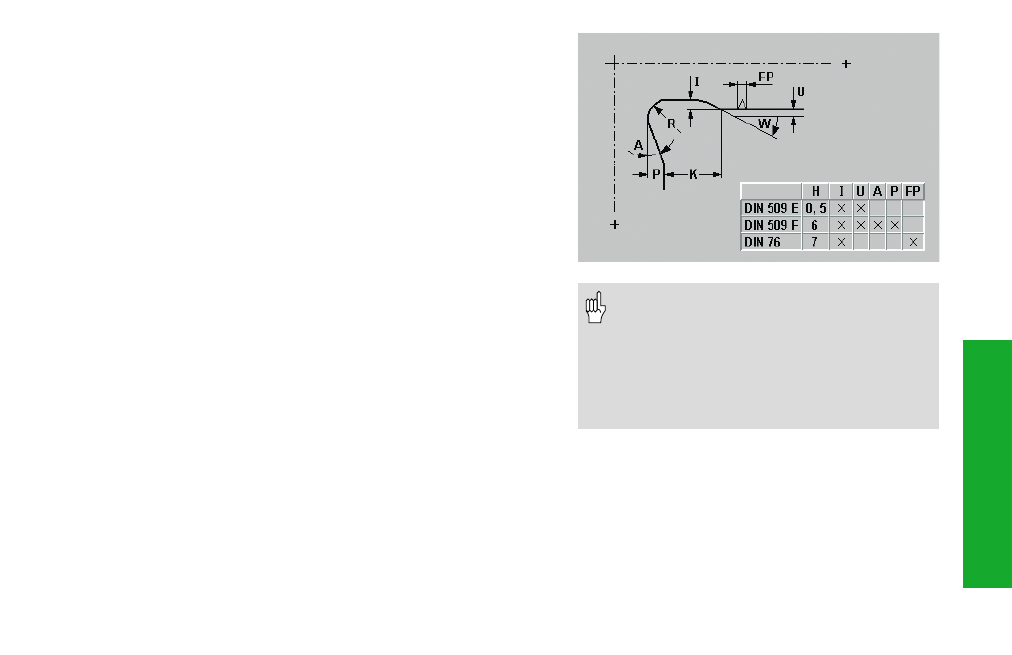

Contorno de tallado libre G25
G25 genera un elemento de forma de tallado libre. Este elemento de
forma se puede integrar en la descripción del contorno de ciclos de
desbaste o de acabado.
El MANUALplus determina los valores siguientes según el diámetro o
del tallado libre DIN 76 o según el paso de rosca de la tabla de normas,
si no se introducen los parámetros:
• DIN 509 E:
I, K, W, R
• DIN 509 F:
I, K, W, R, P, A
• DIN 76:
I, K, W, R
Parámetros
H:
tipo de tallado libre – por defecto: 0
• 0, 5: DIN 509 E
• 6:
DIN 509 F
• 7:
DIN 76
I:
profundidad de tallado libre – por defecto: tabla de normas
K:
anchura de tallado libre – por defecto: tabla de normas
R:
radio – por defecto: tabla de normas
P:
profundidad transversal – por defecto: tabla de normas
W:
ángulo de tallado libre – por defecto: tabla de normas
A:
ángulo transversal – por defecto: tabla de normas
FP:
paso de rosca – por defecto: lo determina el diámetro del cabezal
U:
medida de tallado – por defecto: 0
E:
avance reducido (para el acabado del tallado libre) – por defecto:
avance activo
