Ciclos de fresado

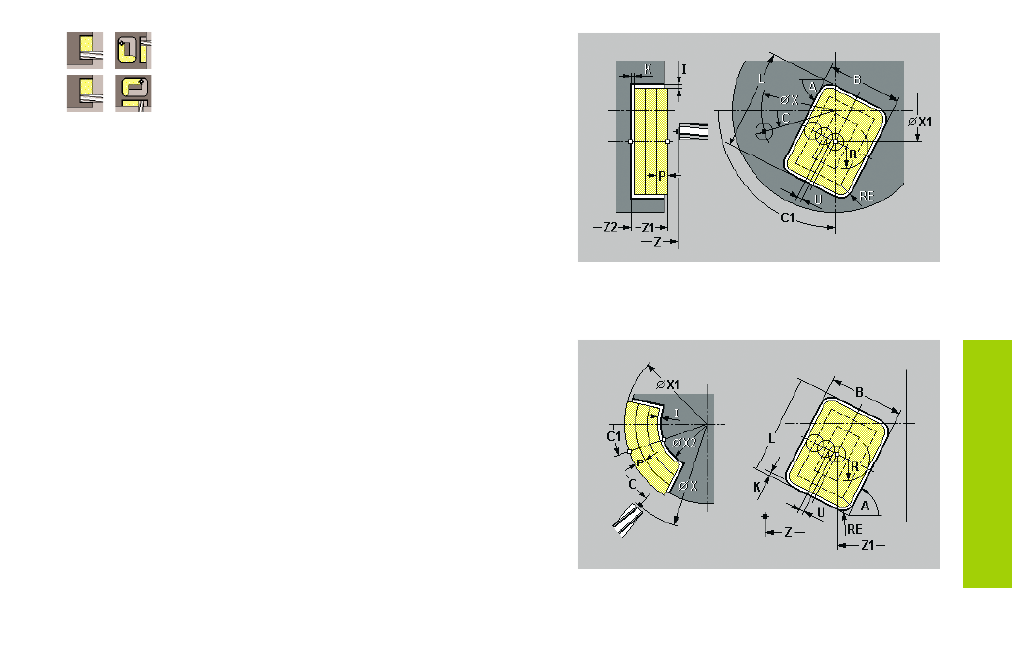

Figura axial
Figura radial
Dependiendo de los parámetros el ciclo fresa un contorno o desbasta/
acaba una escotadura (cajera) en la superficie frontal/lateral.
Es posible definir los contornos siguientes:
• Rectángulo (Q=4, L<>B)
• Cuadrado (Q=4, L=B)
• Circular (Q=0, RE>0, L y B: sin entrada)
• Triangular o poligonal (Q=3 o Q>4, L>0)
Indicaciones para los parámetros de ciclo:
U:
Factor de recubrimiento
• sin entrada: fresado de contornos
• U>0: fresado de escotaduras – (mínimo) recubrimiento de
las trayectorias de fresado = U*diámetro de fresado
H: Sentido de fresado –por defecto: 0
• H=0: sentido contrario
• H=1: mismo sentido
J: Fresados de contorno:
• J=0: en el contorno
• J=1: interior
• J=2: exterior
Fresados de escotaduras:
• J=0: del interior al exterior
• J=1: del exterior al interior
O: Trayectoria del fresado (sólo en fresados de escotaduras) – por
defecto: 0
• O=0: desbastar
• O=1: acabar
Figura axial
Figura radial
