66
Ciclos de mecanizado

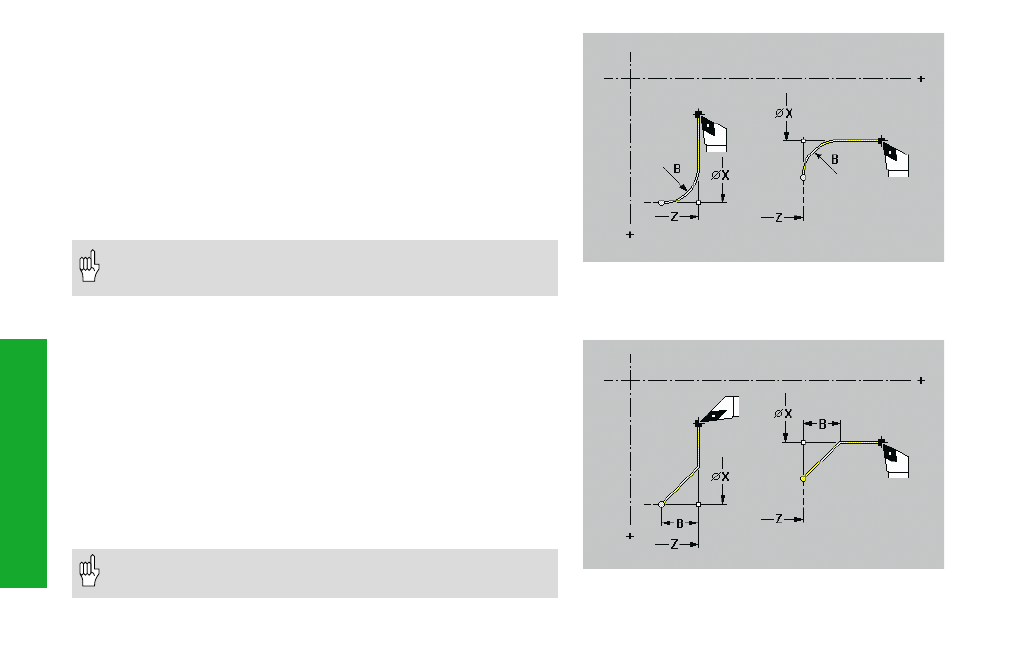

Redondeo con radio G87
G87 realiza radios de transición en esquinas rectangulares interiores y
exteriores de forma paralela al eje.
Se procesa el elemento longitudinal anterior o elemento transversal,
cuando la herramienta anterior a la ejecución del ciclo se encuentra
situada en la coordenada X-/Z-de la esquina.
Parámetros
X, Z:
esquina (medida del diámetro X)
B: radio
E: avance reducido – por defecto: avance activo
• Corrección del radio de corte: se realiza
• Sobremedidas: no se compensan
Recorrido en chaflán G88
G88 genera fases (chaflanes) en esquinas interiores y exteriores en
ángulo recto paralelas al eje.
El elemento longitudinal o transversal anterior se procesa cuando la
pieza anterior a la ejecución del ciclo está situada en las coordenadas
X/Z de la esquina.
Parámetros
X, Z:
esquina (medida del diámetro X)
B: lado del chaflán
E: avance reducido – por defecto: avance activo
• Corrección de corte del radio: se realiza
• Sobremedidas: no se compensan
