Modelo de taladr
ado y fr
esado
Modelo circular radial

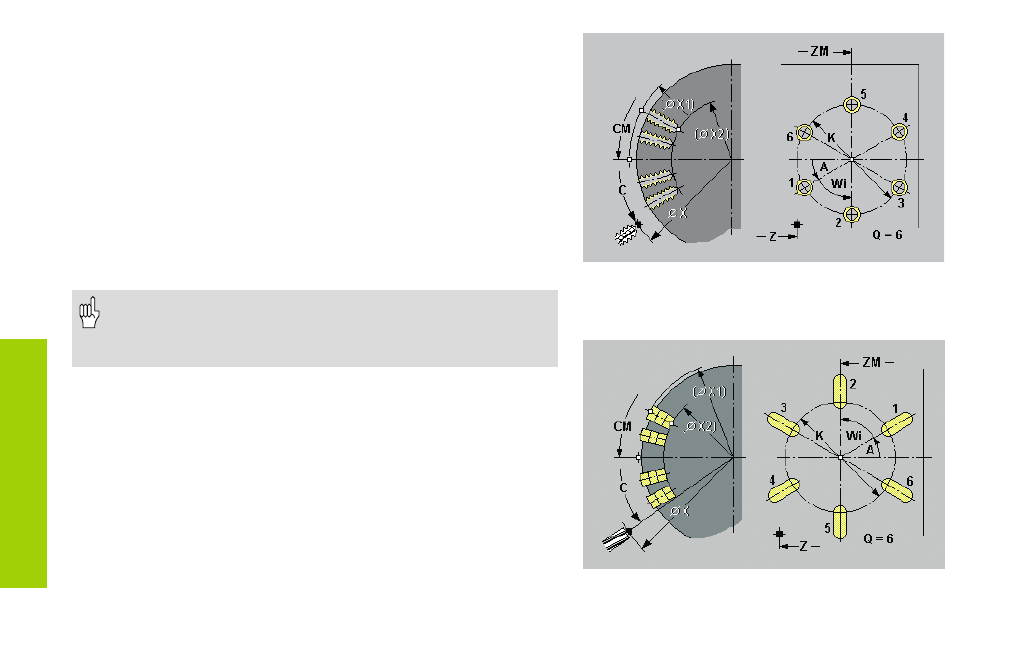

El "modelo circular" se activa en ciclos de taladrado (taladrado, taladrado
profundo, roscado con macho) y ciclos de fresado (ranura, contorno
ICP), para elaborar modelos de taladrado/de fresado a distancias iguales
en un círculo o arco circular en una superficie lateral.
Indicaciones para los parámetros de ciclo:
C:
ángulo del husillo (posición del eje C) – por defecto: ángulo del
husillo actual
ZM,CM: punto central del modelo
A:
ángulo primer taladrado (ángulo del husillo) – por defecto: 0°
Wi: incremento del ángulo (paso del modelo) – por defecto:
taladrados/mecanizaciones de fresado se agrupan de forma
regular en el contorno
Contornos de fresado ICP: cuando el pto. inicial de un
contorno se encuentra fuera de las coord. del cero se añade
la distancia pto. de inicio del contorno – coord. del cero a la
posición del modelo.
