MAX200 INSTALACIÓN
7
3f-6 Command THC (X-Y) Manual de instrucciones

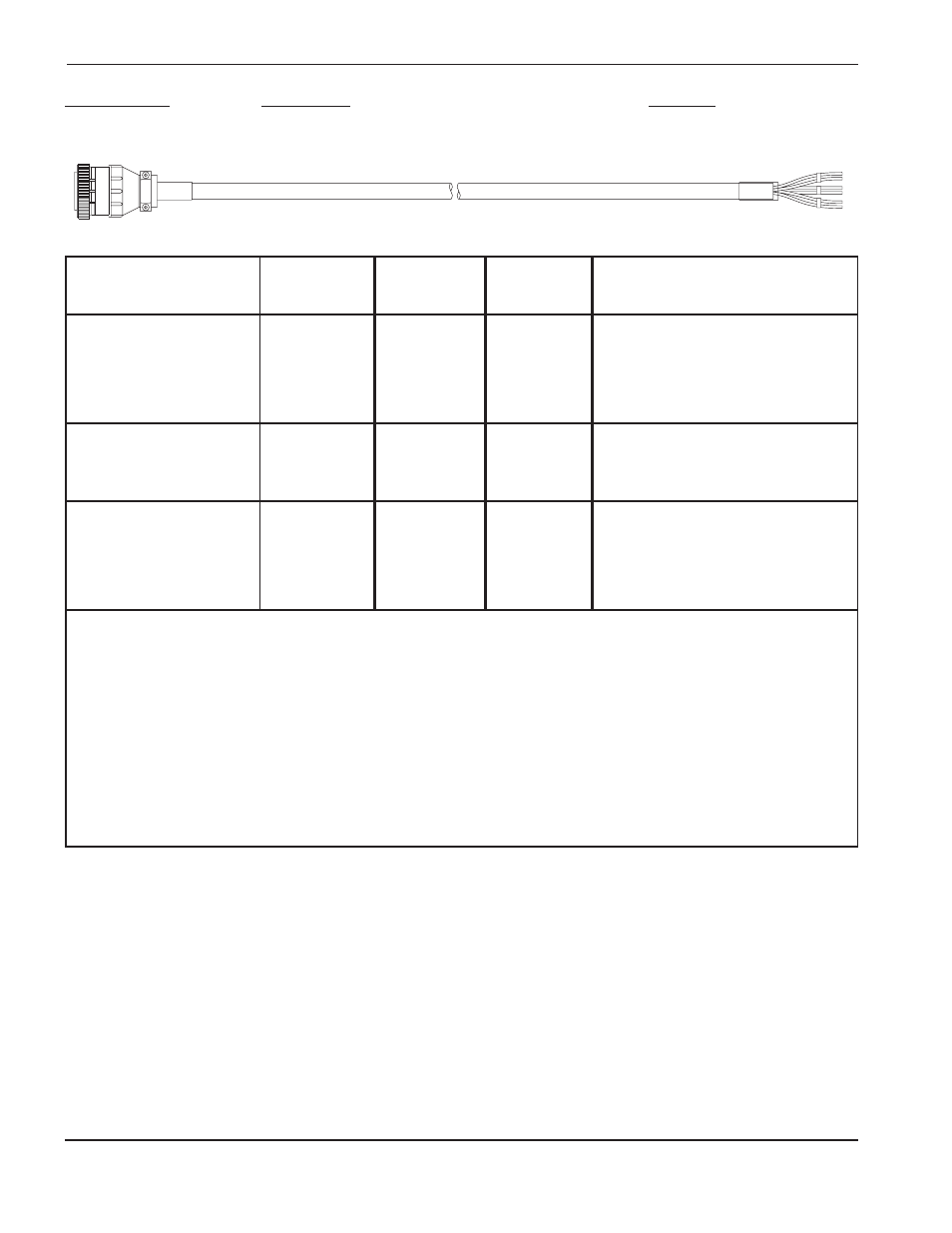

Figura 3f-3 Cable de interface del MAX200 – Números de pieza y lista de señales
Núm. de pieza Descripción Longitud
123358 MAX200 Power Supply Interface Cable 6 ft./1.8 m
1X6
Extremo de Extremo del
Nombre la fuente de interface
de señal Color energía (1X6) de plasma Función
Hold I/O - Negro 5 J4-6 (Opcional) Señal (I/O) de retener
I/O de Retener + Blanco 1 J4-5 ignición utilizada para el preflujo
Drenaje Drenaje 10 durante el IHS (detección de altura
inicial). También utilizada por la unidad
de energía para sincronizar la
operación de múltiples antorchas.
Plasma Start - Negro 9 Relevador La señal de Iniciar plasma se mantiene
Iniciar plasma + Verde 15 Relevador durante el corte por plasma. Cuando
Drenaje Drenaje 14 se pierde la señal es necesario volver a
inicializar el sistema.
Arc Transfer [delayed] - Negro 31 J3-2 Señal de Transferir arco. El contacto
Transferir arco [c/demora] + Rojo 36 J3-1 se cierra después de la transferencia
Drenaje 25 del arco y la demora de perforado
(determinado en el panel frontal de la
fuente de energía). Cerrado por
contacto seco.
Otros puntos de conexión J4 y J3 del conjunto de interface de plasma:
• J3-5 (+) y J3-6 (-) – Contacto alternativo de la boquilla. Una señal ópticamente aislada que indica que la boquilla se halla
en contacto óhmico con la pieza de corte. El contacto óhmico se representa mediante un 1 lógico.
• J3-7 a J3-12 – Reservados para uso futuro.
• J3-13 y J3-14 – Conexión de protección directa a tierra.
• J4-1 (+) y J4-2 (-) – Disponibilidad de 24 VCD, máximo de 500 mA
• J4-7 y J4-8 – La unidad de potencia utiliza la señal de perforado completo para controlar el tiempo de transición desde el
flujo de gas de perforado al flujo de gas de corte. El usuario ingresa este tiempo de demora en el THC). Señal de salida.
• J4-9 a J4-14 – Reservados para uso futuro.
[ ]
[ ]
[ ]
