ESPECIFICACIONES
7/5/00
2-8 Command THC (X-Y) Manual de instrucciones

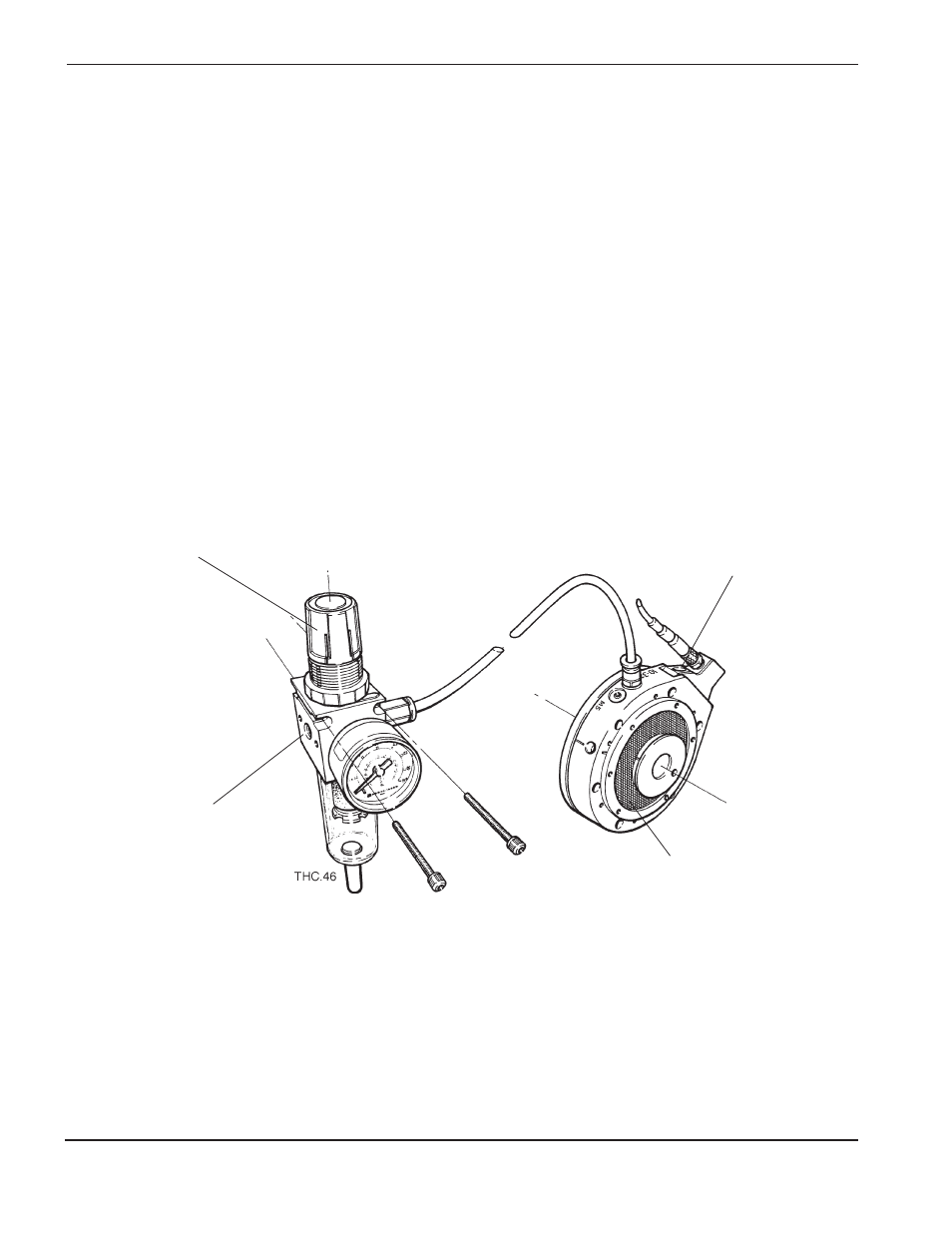

Figura 2-6 La opción de liberación de la antorcha de X-Y
Sistema opcional de liberación de la antorcha del sistema X-Y
Electricidad
Interruptor de presión........................................................Voltaje del circuito de parada de emergencia de
CNC
Función del control de liberación de la antorcha
Presión de aire del establecimiento ..................................Máximo de 6,9 bares
Tamaño
Ancho de la unidad de liberación de la antorcha ..............97 mm
Altura de la unidad de liberación de la antorcha (grosor) 57 mm
Altura del filtro/regulador de aire .......................................179 mm
Ancho del filtro/regulador de aire ......................................40 mm
Profundidad del filtro/regulador de aire
(desde el medidor hasta la parte posterior) ......................79 mm
Peso
Unidad de liberación de la antorcha..................................0,86 kg
Filtro/ regulador de aire .....................................................0,45 kg
Interruptor
de presión
Unidad de liberación
de la antorcha
Orificio de entrada
de presión de aire
Filtro/regulador de aire
