INSTALACIÓN
7
Command THC (X-Y)
Manual de instrucciones
3-5
Conjunto de alzador de antorcha de X-Y
• Monte el conjunto de alzador de antorcha de X-Y en la mesa de corte. Vea figura 3-3.

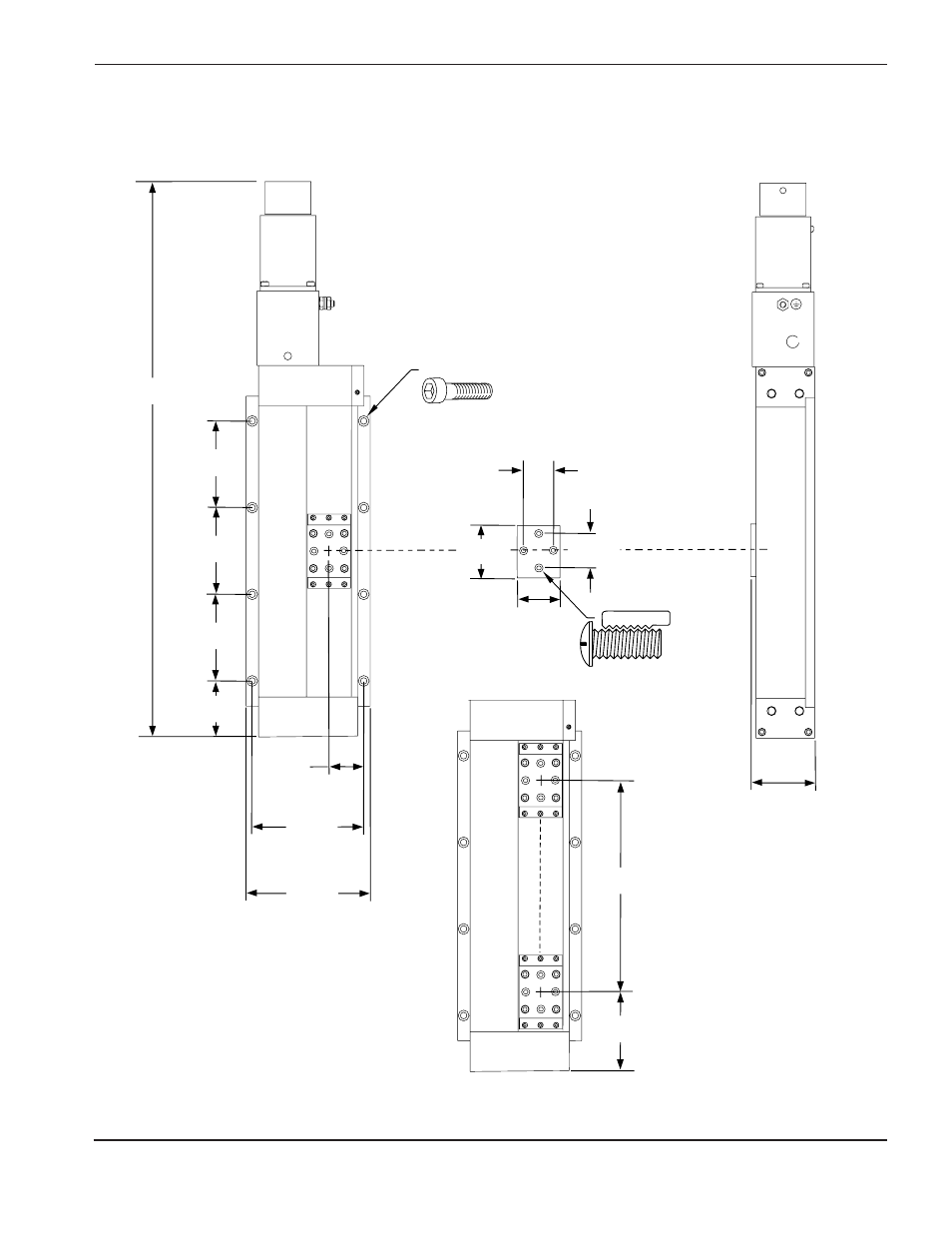

Figura 3-3
Montando el ensamblaje del levantador X-Y
THC.68
3.5"
(89 mm)
3.5"
(89 mm)
3.5"
(89 mm)
22.4"
(570 mm)
2.25"
(57 mm)
4.5"
(114 mm)
5.0"
(127 mm)
2.8"
(71 mm)
1/4-20
2.12"
(54 mm)
1.75"
(44.5 mm)
1.26"
(32 mm)
1.42"
(36 mm)
1.41"
(36 mm)
8.0"
(203 mm)
3.25"
(82.6 mm)
1/4" (6 mm)
