LISTA DE PIEZAS COMPONENTES
9
Command THC (X-Y) Manual de instrucciones 6-5

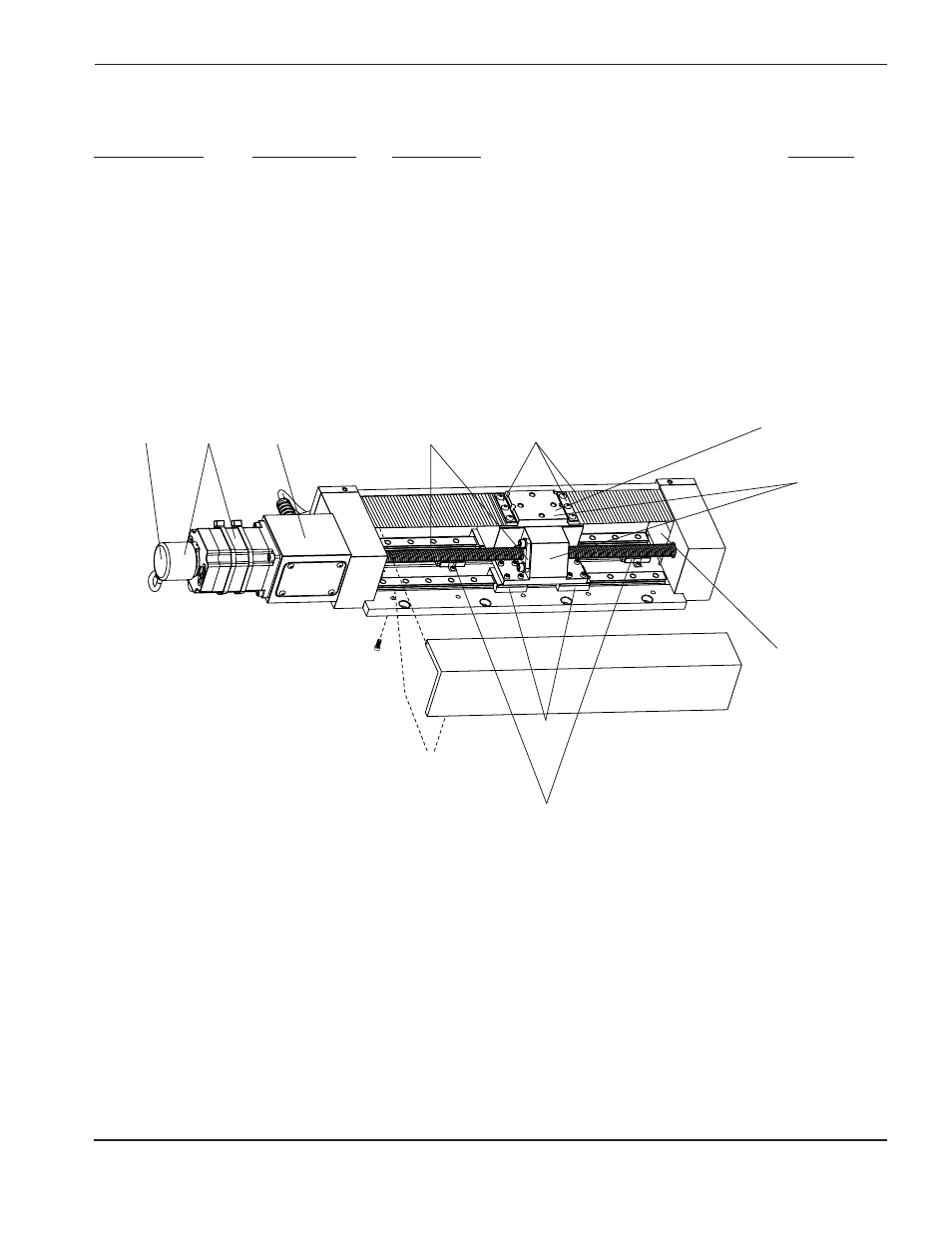

Figura 6-4 Conjunto de alzador de de X-Y
2 Ensamblaje de levantar riel X-Y
Núm. de índice Núm. de pieza Descripción Cantidad
128606 X-Y lifter assembly 1
1 128726 Encoder replacement kit 1
2 128727 Motor/Encoder replacement kit 1
3 027550 Brake, power off 1
4 129699 Assembly, leadscrew standard 1
5 128607 Band seal kit 1
6 027903 Block, driving 1
7 128190 Band roller kit 4 per lifter
8 027904 Rail and block, bearing 4
9 005195 Limit switch 2
6
5 3 (adentro) 1 2
7
Posición de montaje del juego de bloque
de montaje de la antorcha (Fig. 6-5)
4
9
8
