HT4001 INSTALACIÓN
7
3d-6 Command THC (X-Y) Manual de instrucciones

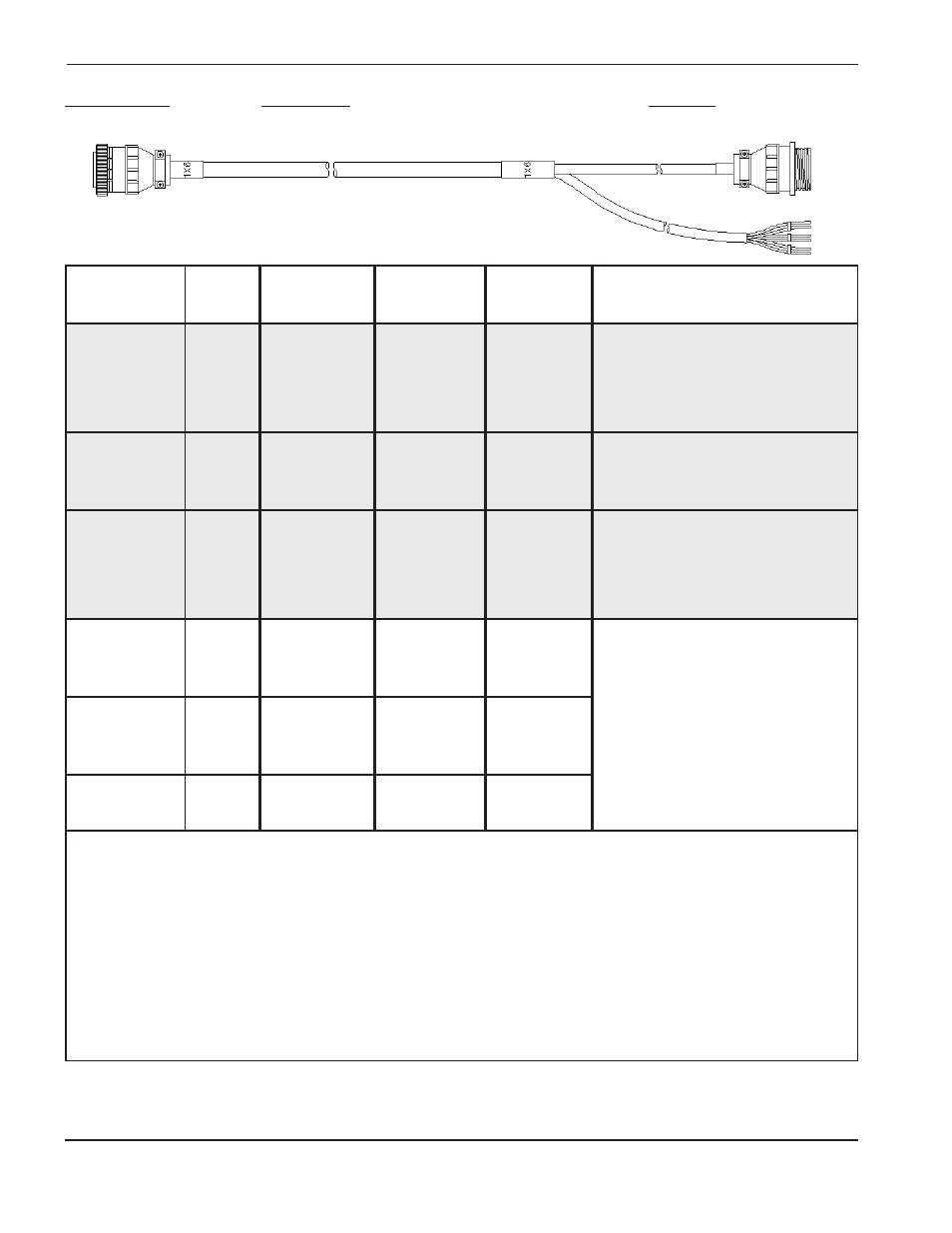

Figura 3d-3 Cable de interface del HT4001 – Números de pieza y lista de señales
Núm. de pieza Descripción Longitud
123330 HT4001 Power Supply Interface Cable 6 ft./1.8 m
Extremo de Extremo del
Nombre la fuente de Extremo del interface
de señal Color energía (1X6) CNC de plasma Función
Hold - Negro 5 No J4-6 (Opcional) Señal (I/O) de retener
Retener + Blanco 1 conectadas J4-5 ignición utilizada para el preflujo
Drenaje Drenaje 10 durante el IHS (detección de altura
inicial). También utilizada por la unidad
de energía para sincronizar la
operación de múltiples antorchas.
Plasma Start - Negro 9 No J4-4 La señal de Iniciar plasma se mantiene
Iniciar plasma + Azul 15 conectadas J4-3 durante el corte por plasma. Cuando
Drenaje Drenaje 14 se pierde la señal es necesario volver a
inicializar el sistema.
Arc Transfer - Negro 31 No J3-2 Señal de Transferir arco. El contacto
Transferir arco + Rojo 36 conectadas J3-1 se cierra después de la transferencia
Drenaje Drenaje 25 del arco y la demora de perforado
(determinado en el panel frontal de la
fuente de energía). Cerrado por
contacto seco.
Emergency Stop Negro 28 28 No
Parada de Verde 33 33 conectadas
emergencia
Drenaje Drenaje 27 27
Arc Voltage Negro 32 32 No Estas señales se conectan al CNC.
Voltaje de arco Amarillo 37 27 conectadas Consulte el manual de instrucciones
Drenaje Drenaje 26 26 del HT4001 para obtener información
sobre las señales.
Spare Negro 4 4 No
Patilla sobrante Marrón 8 8 conectadas
Drenaje Drenaje 13 13
Las áreas sombreadas indican conexiones del conjunto de interface de plasma.
Otros puntos de conexión J4 y J3 del conjunto de interface de plasma:
• J3-5 (+) y J3-6 (-) – Contacto alternativo de la boquilla. Una señal ópticamente aislada que indica que la boquilla se halla
en contacto óhmico con la pieza de corte. El contacto óhmico se representa mediante un 1 lógico.
• J3-7 a J3-12 – Reservados para uso futuro.
• J3-13 y J3-14 – Conexión de protección directa a tierra.
• J4-1 (+) y J4-2 (-) – Disponibilidad de 24 VCD, máximo de 500 mA
• J4-7 y J4-8 – La unidad de potencia utiliza la señal de perforado completo para controlar el tiempo de transición desde el
flujo de gas de perforado al flujo de gas de corte. El usuario ingresa este tiempo de demora en el THC. Señal de salida.
• J4-9 a J4-14 – Reservados para uso futuro.
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
