INSTALACIÓN
6
3-26 Command THC (X-Y) Manual de instrucciones
Núm. de pieza Longitud
123197 5 ft./1.5 m
123198 10 ft./3 m
123199 15 ft./4.6 m
123200 20 ft./6.1 m
123020 25 ft./7.6 m
123201 30 ft./9.1 m
123202 35 ft./10.6 m
Núm. de pieza Longitud
123203 40 ft./12.2 m
123204 45 ft./13.7 m
123021 50 ft./15.2 m
123205 75 ft./23 m
123206 100 ft./30.5 m
123207 125 ft./38 m
123208 150 ft./45.6 m
THC.83
Conector típico
Número de Número de
patilla Color Nombre de la señal Función patilla
5 Salida Rojo Motor Phase A + Activa el motor del alzador, fase A+. 5 Entrada
4 Negro Fase A del motor + 4
9 Salida Rojo Motor Phase A - Activa el motor del alzador, fase A-. 9 Entrada
8 Negro Fase A del motor - 8
3 No conectada
7 Salida Rojo Motor Phase B + Activa el motor del alzador, fase B+. 7 Entrada
6 Negro Motorphase B + 6
2 Salida Rojo Motor Phase B - Activa el motor del alzador, fase B-. 2 Entrada
1 Negro Motorphase B - 1
Módulo de control de THC Motor del levantador THC

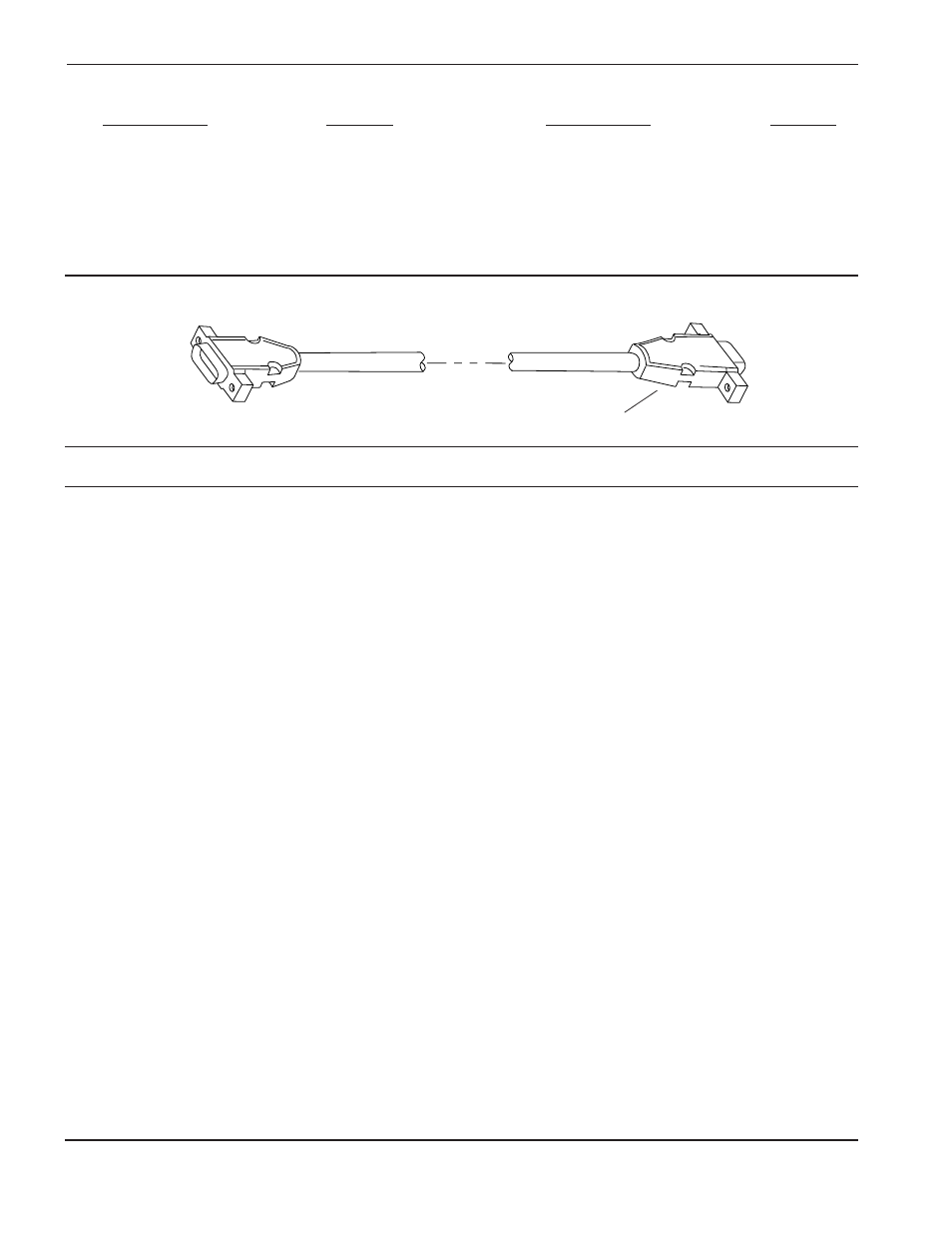

Figura 3-18 Cables de propulsión del motor – Números de pieza y lista de señales
