INSTALACIÓN
7
3-10 Command THC (X-Y) Manual de instrucciones
Instale la antorcha (sin la opción de liberación de la antorcha)
(1) Monte la antorcha al alzador con el bloque de montura y los 2 tornillos. Véase figura 3-6.
(2) Instale la protección para el bloque de montura con los 4 tornillos.

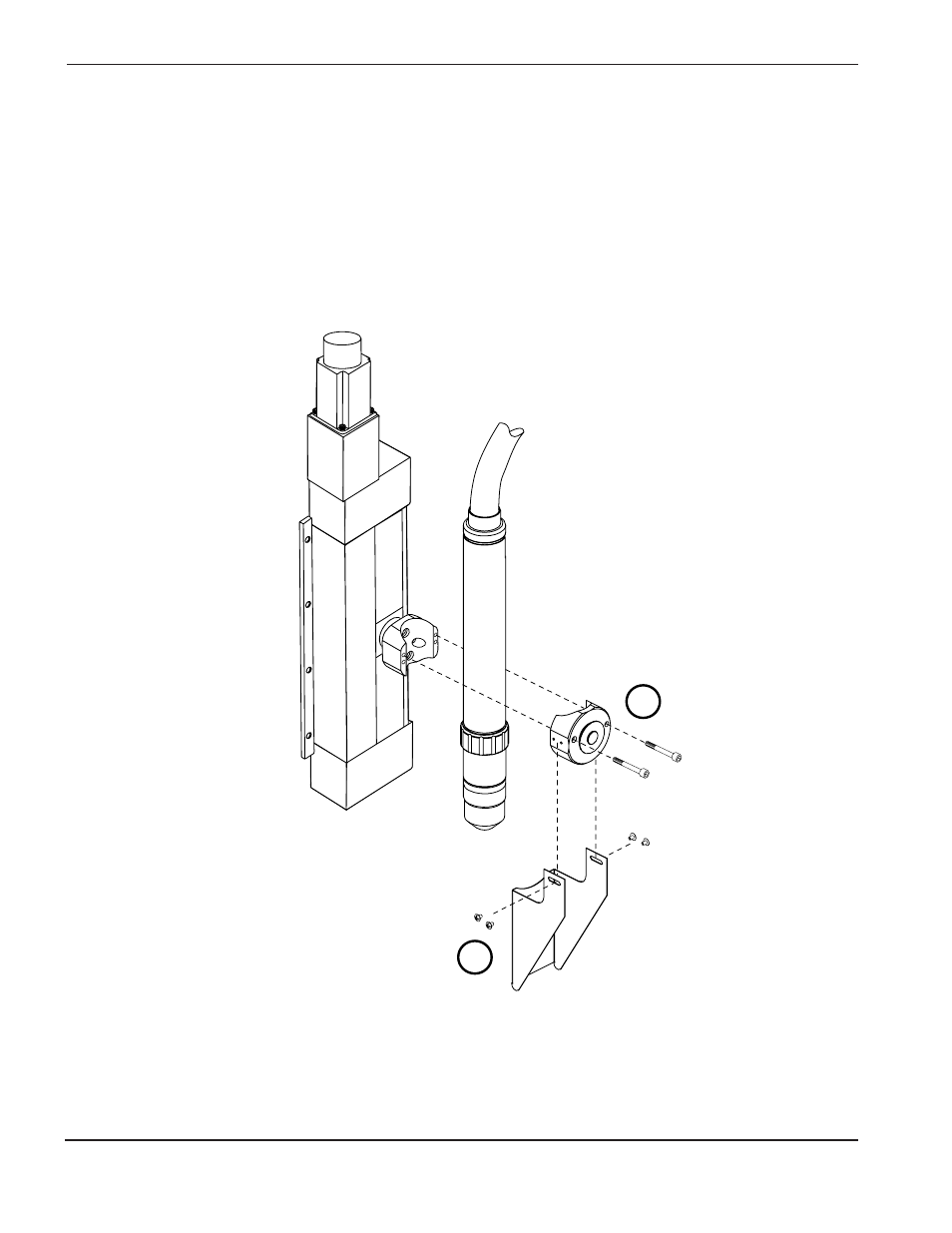

Figura 3-6 Antorcha instalada sin la opción de liberación de la antorcha
2
1
THC.57
