Figura 3-11
Cable del interfase de la máquina
INSTALACIÓN
7/5/00
Command THC (X-Y)
Manual de instrucciones
3-15

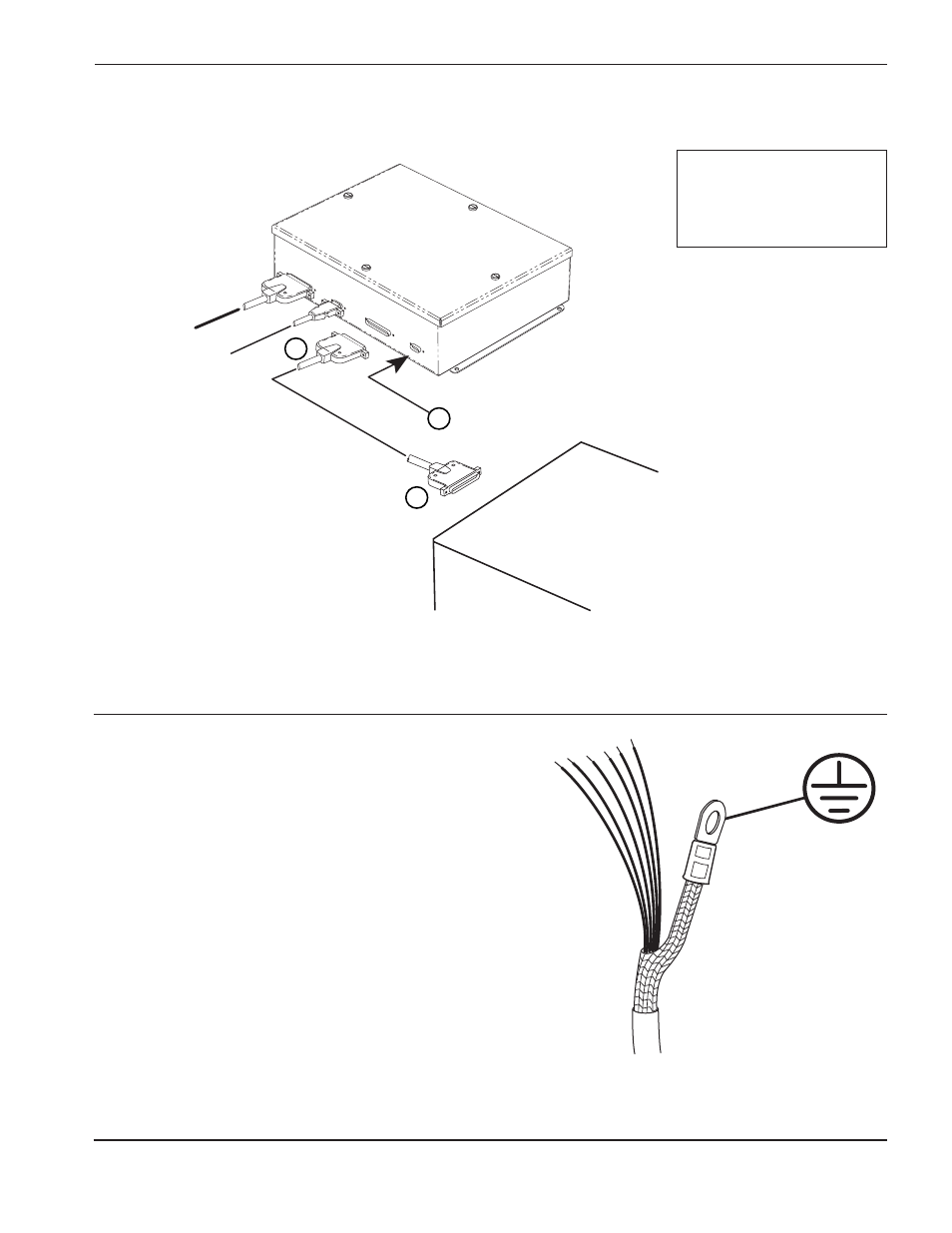

3. Instale el cable de interfase de la máquina como se muestra en la figura 3-11.
(1) Cable del interfase de la
máquina
(2) No se usa
4. Si el instalar requiere que haya que quitar el
conector del calbe, todos los alambres,
incluyendo el protector, tienen que ser
terminados apropiadamente, o pueden occurrir
problemas de sistema. Vea figura 3-12.
SHIELD GROUND
Figura 3-12
Conexión a tierra del cable de
interfase de la máquina.
