Hypertherm THC X-Y Table Torch Height Control - Manual (Página 53)

Pierce Complete+
Pierce Complete-
Hold Ignition-
Hold Ignition+
Plasma Start
Plasma Start
24V -
24V +
8
7
6
5
4
3
2
1
J4
A
B
C
C
THC.64
4
3
2
1
J3
Pilot Arc-
Pilot Arc+
Transfer IN-
Transfer IN+
D
HD3070 INSTALACIÓN
7/5/00
Command THC (X-Y) Manual de instrucciones 3a-5

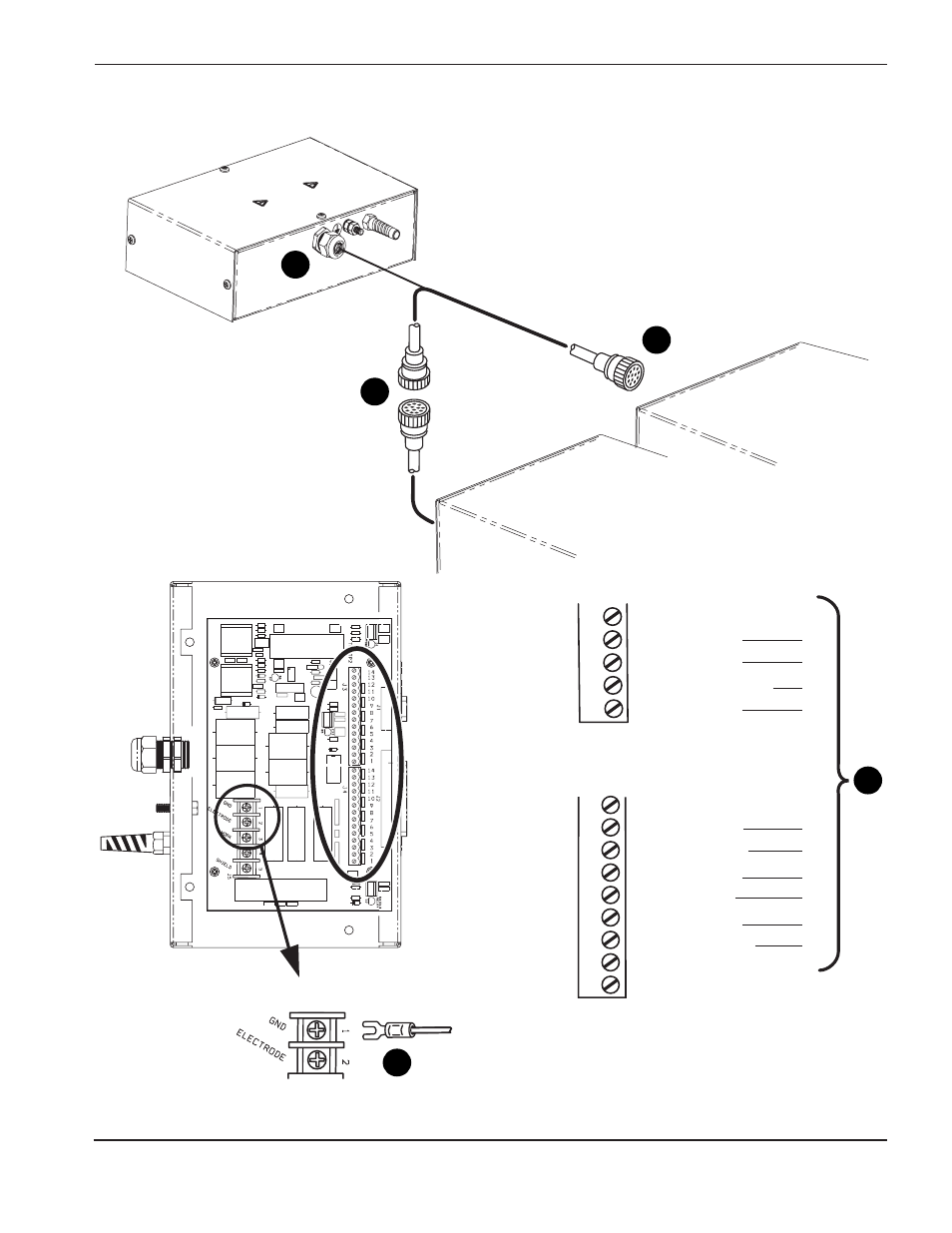

Figura 3a-2 Conexiones del cable interfase de la fuente de energía HD3070
Ensamblaje del interfase del
plasma
Ensamblaje del interfase
del plasma
Fuente de energía
CNC
Arco Piloto -
Arco Piloto +
Entrada de transferencia -
Entrada de transferencia +
Perforación completa -
Perforación completa +
Retener ignición -
Retener ignición +
Activar plasma -
Activar plasma +
24V -
24V +
Alambre verde
Alambre negro
Alambre anaranjado
Alambre negro
Alambre negro
Alambre blanco
Alambre negro
Alambrel rojo
Alambre negro
Alambre amarillo
