INSTALACIÓN
6
Command THC (X-Y) Manual de instrucciones 3-23
Núm. de pieza Longitud
123209 5 ft./1.5 m
123210 10 ft./3 m
123211 15 ft./4.6 m
123212 20 ft./6.1 m
123022 25 ft./7.6 m
123213 30 ft./9.1 m
123214 35 ft./10.6 m
Núm. de pieza Longitud
123215 40 ft./12.2 m
123216 45 ft./13.7 m
123023 50 ft./15.2 m
123217 75 ft./23 m
123218 100 ft./30.5 m
123219 125 ft./38 m
123220 150 ft./45.6 m
THC.84
Número de Nombre de Número de Notas Pág.
patilla Color Nombre de la señal Función la señal patilla 3-22
1 Entrada Negro RX - Receptor inversor de RS-422 en serie. TX - 1 Salida
20 Rojo Receptor + Receptor no inversor de RS-422 en serie. Transmisor + 20
2 Entrada Negro TX - Transmisor inversor de RS-422 en serie. RX - 2 Salida
21 Verde Transmisor + Transmisor no inversor de RS-422 en serie. Receptor + 21
*
3 Entrada Negro Machine Cable - Reconocimiento del cable de máquina que se usa para verificar 3 Salida 3
22 Azul Cable de máquina + la instalación del cable de interface de máquina al CNC. 22
5 Entrada Negro IHS Sync - Sinc IHS impide que se encienda la antorcha, pero permite el flujo 5 Salida 2
24 Café Sincronización IHS + de gas de preflujo. 24
*
8 Entrada Rojo Auto Height On/Off - Altura automática On/Off activa o desactiva la Altura automática. 8 Salida 2
27 Verde Altura automática On/Off + Altura automáticase encuentra apagada cuando la entrada se halla activa. 27
*
9 Entrada Rojo Cycle Start - Iniciar ciclo (activar plasma) inicia la activación del ciclo programado. 9 Salida 2
28 Azul Iniciar ciclo + Es necesario que el CNC cierre el contacto para activar esta entrada. 28
10 Salida Rojo IHS Complete - Salida de IHS completo al CNC para sincronizar múltiples instalaciones 10 Entrada 1
29 Amarillo IHS completo + de antorchas. Cuando todas las antorchas conectadas se hallan en posición, 29
se desactiva la entrada de la señal IHS Sync para encender la antorcha.
12 Salida Rojo Retract Complete - La salida de Retracción completa informa al CNC que la antorcha ha sido 12 Entrada 1
31 Naranja Retracción completa + retraída y que se puede proseguir a la siguiente posición de encendido. 31
13 Entrada Verde Pilot Arc - La salida de Arco piloto informa al CNC que se ha establecido un arco piloto. 13 Entrada 1
32 Blanco Arco piloto + 32
14 Salida Verde THC Error - La salida de Error de THC advierte al CNC que ha ocurrido un error. 14 Salida 1
33 Azul Error de THC + 33
*
15 Salida Verde Machine Motion - La salida de Movimiento de máquina confirma al CNC que se ha completado una demora 15 Entrada 1
34 Amarillo Movimiento de máquina + de perforado y notifica al CNC para que comience el movimiento de la máquina de corte. 34
*
16 Entrada Verde Ext Emergency Interlock - Permite la instalación de un interruptor de parada de emergencia (normalmente cerrado). 16 Salida 4
35 Café Bloqueo de emerg. ext. + 35
18 Salida Blanco 24 VDC Common 24 VCD disponibles, máximo de 500 mA. 18 Entrada 1
Común 24 VCD
37 Negro 24 VCD + 37
36 Salida Naranja 24 VDC Common 24 VCD disponibles, máximo de 500 mA. 36 Entrada 1
4 Entrada Negro Spare 3 - Reservada 4 Salida
23 Amarillo Sobrante 3 + 23
6 Entrada Negro Spare 2 - Reservada 6 Salida
25 Naranja Sobrante 2 + 25
7 Entrada Rojo Spare 1 - Reservada 7 Salida
26 Blanco Sobrante 1 + 26
11 Salida Rojo Spare 1 - Reservada 11 Entrada
30 Café Sobrante 1 + 30
17 Verde No se usa 17
19 No conectadas 19
* Se necesitan conexiones mínimas para la operación apropiada del comando THC
Módulo de control de THC CNC

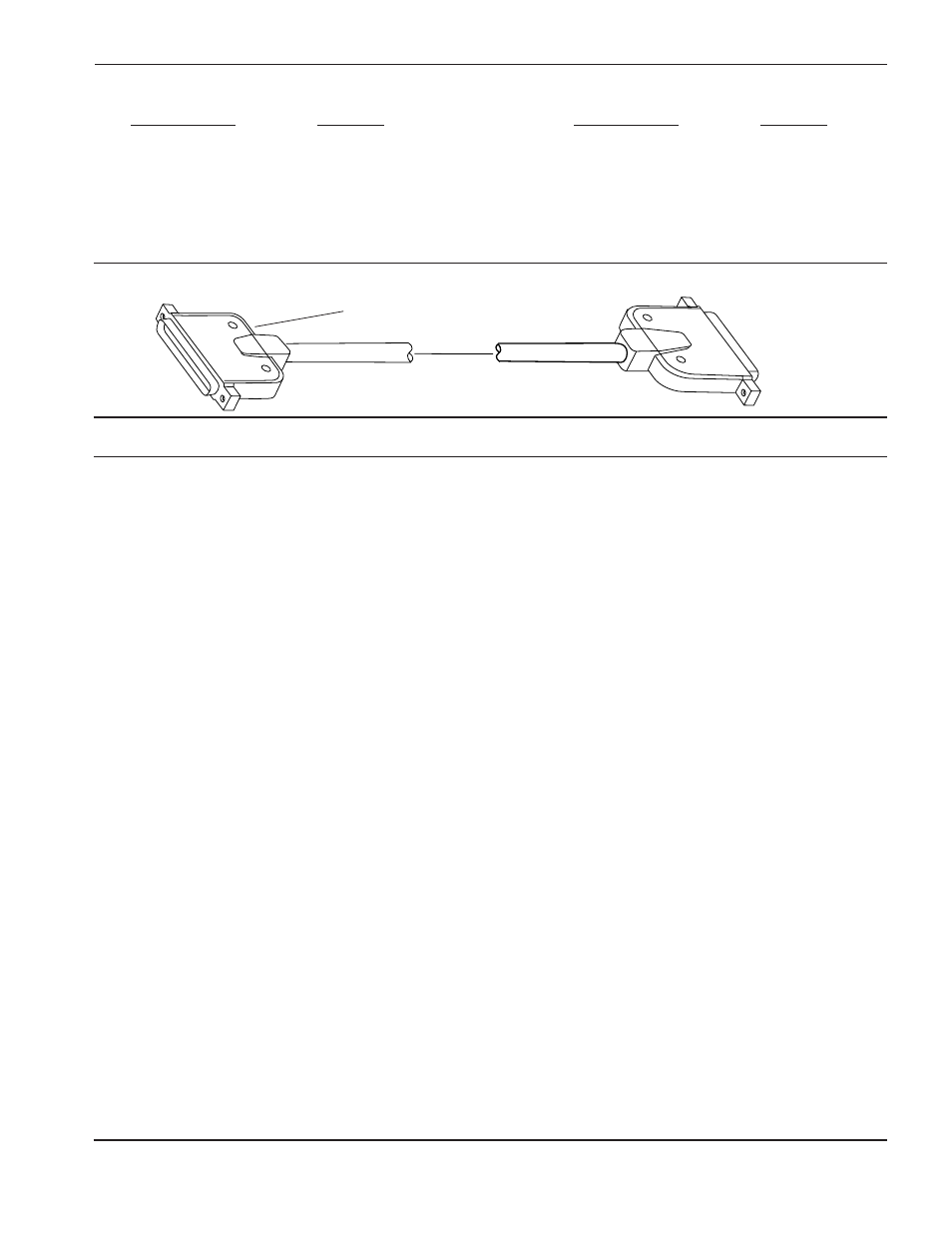

Figura 3-16 Cables de interface de máquina – Números de pieza y lista de señales
Conector típico
