HPR130 INSTALACIÓN
3i-4
Command THC for X-Y Table
Manual de instrucciones
9
Conexiones del interface de plasma y tablilla I/O
Vea Figuras 3i-4, .3i-5, 3i-6, y 3i-7
Corte cierre “tywrap” en los alambres (numerados 25 y 26) ligados debajo de la tablilla THC.
Sujete el alambre no.25 al borne marcado WORK (trabajo) y alambre no. 26 al borne marcado
ELECTRODE (electrodo).
Corte cierre “tywrap” en los alambres (numerados 25 y 26) ligados cerca de la tablilla I/O.
Conecte alambre no. 25 a la barra “bus” marcada WORK (+)
Conecte alambre no. 26 a la barra “bus” marcada TORCH (-).
Afiance todos los alambres y cables como se requiere.
D
C
B
A
Ligue todos los
alambres con cierre
“tywrap” en su lugar.
A
B
Figura 3i-4

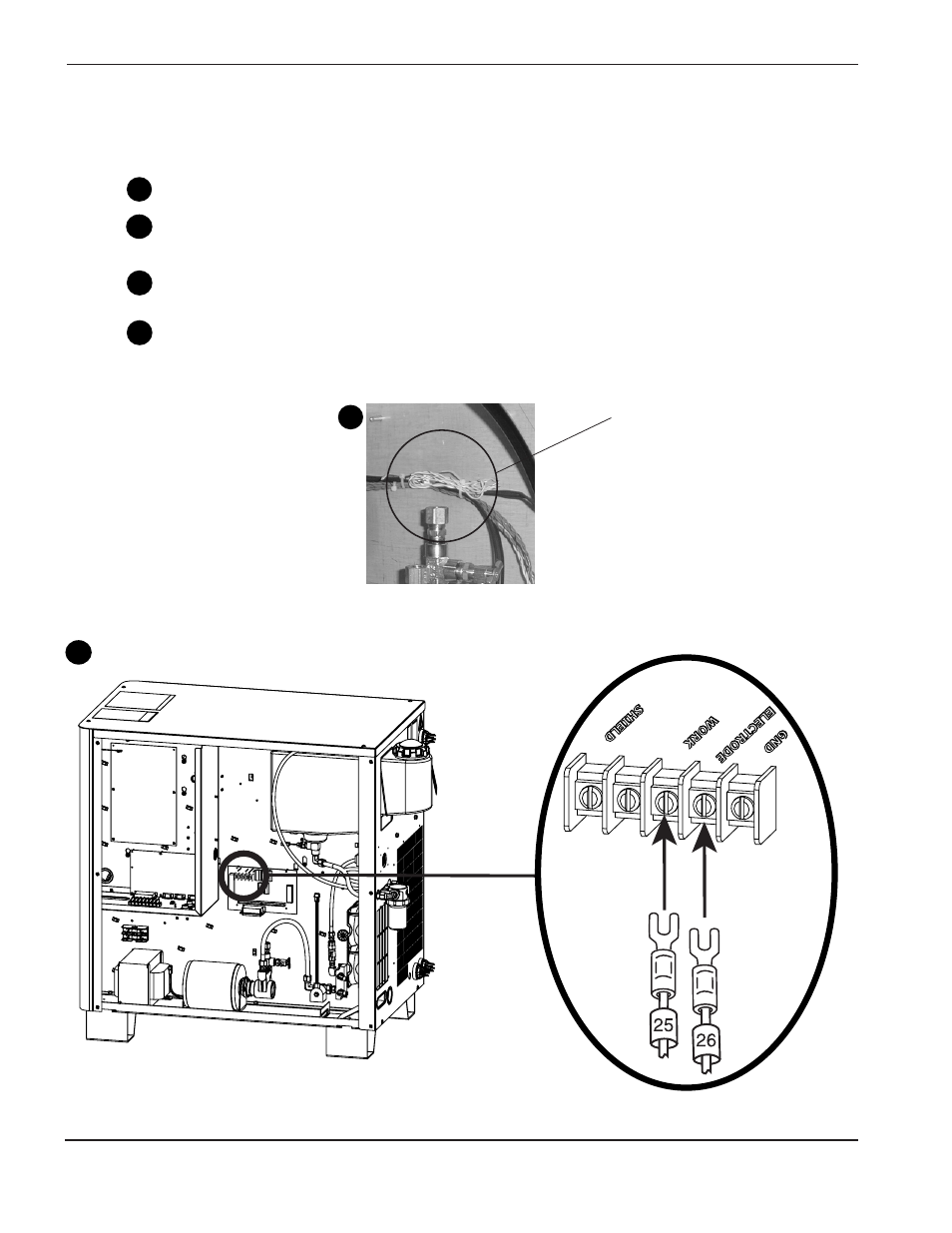

Ubicación de los alambres de interface de plasma
Figura 3i-5
Conexión de la tablilla PC de interface de plasma
