Capítulo 2
MANUAL DE INSTALACIÓN Y USO
pág.
9
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida su reproducción

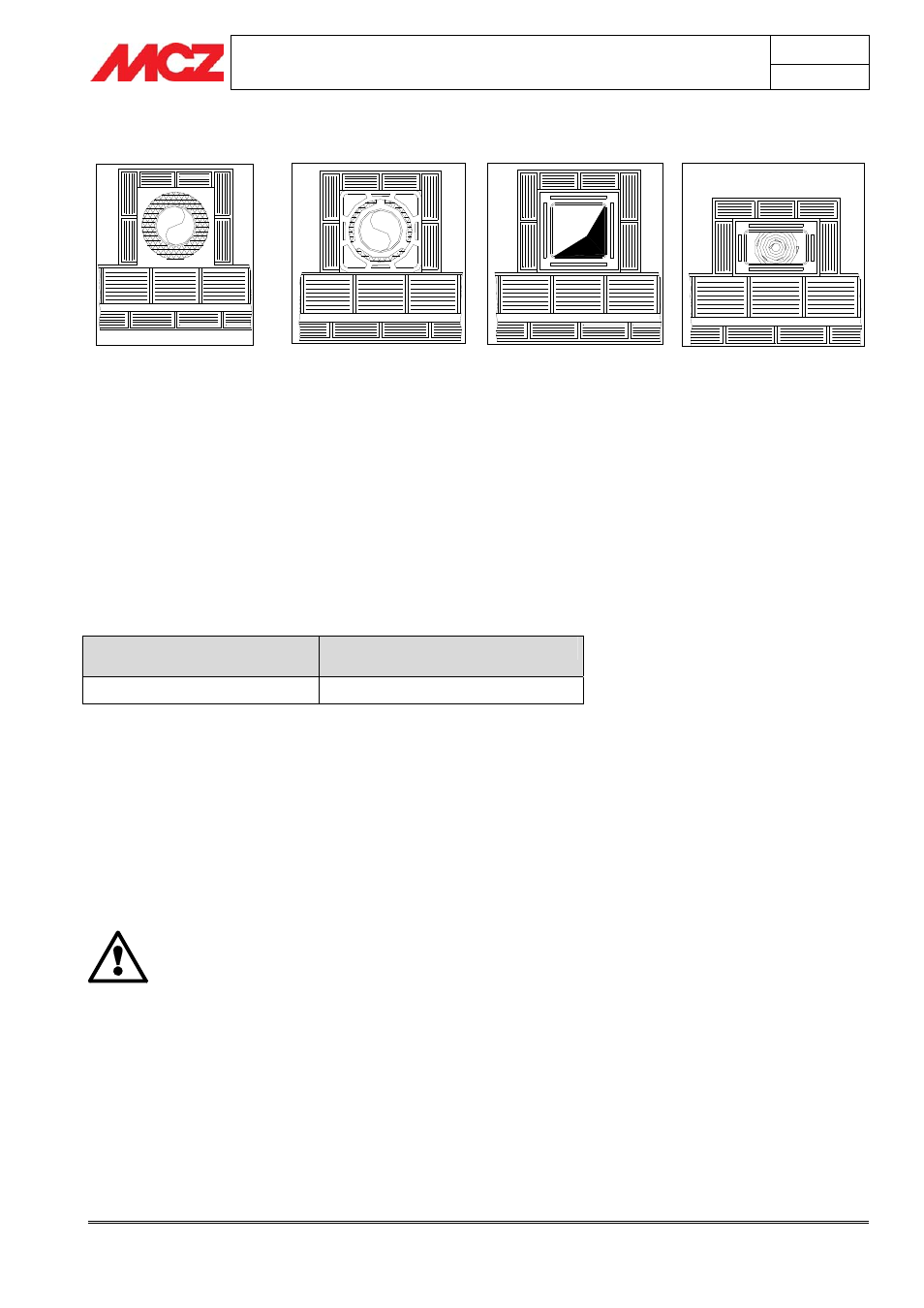

2.5.1. Ejemplos de conductos de humos
Conducto de humos de acero
AISI 304 con doble cámara
aislada con fibra cerámica o
equivalente, con una resistencia
de 400 °C.
EXCEPCIONAL
Conducto de humos de
refractario con cámara doble
aislada y envoltura externa de
hormigón aligerado con algún
material alveolar como la arcilla.
BUENA
Conducto de humos tradicional
de arcilla, sección cuadrada con
insertos aislantes vacíos.
MEDIOCRE
Evite los conductos de humos
de sección rectangular cuyo
lado mayor sea el doble del
menor, como 20x40 o 15x30.
INADECUADA
En aquellos conductos de humos con sección cuadrada o rectangular,
las aristas deben estar redondeadas con un radio de, al menos, 20 mm.
Para la sección rectangular, la relación entre las dimensiones internas
debe ser ≤1,5.
La sección recomendada del conducto de humos, en función de su
longitud, se muestra en el siguiente cuadro:
Altura (m) Sección (cm²)
A partir de 3 m 400 (20x20 cm o ∅ 20 cm)
Nota: Una sección demasiado pequeña o demasiado grande provoca
una disminución del tiro y un aislamiento térmico insuficiente.
Para secciones particulares o variaciones de sección o recorrido, deberá
efectuarse una prueba de funcionamiento del sistema de evacuación de
humos en conformidad con la UNI 9615.
Es aconsejable que el conducto de humos posea una cámara de
recogida de materiales sólidos bajo la entrada del canal de humo, de
manera que pueda abrirse e inspeccionarse con facilidad mediante una
puerta de cierre hermético.
IMPORTANTE
En caso de que haya dudas acerca de las
prestaciones del conducto de humos o de que sus
dimensiones sean distintas de las recomendadas, le
aconsejamos encarecidamente que llame a un
instalador autorizado por MCZ para que realice un
estudio del lugar y mediciones instrumentales de las
prestaciones del conducto de humos (mediciones con
micromanómetro)
MCZ S.p.A. declina toda responsabilidad con respecto
a un mal funcionamiento de la chimenea térmica si
éste se debe a un conducto de humos de
dimensiones no adecuadas o instalado de tal forma
que no satisfaga los requisitos enumerados.
