Capítulo 2
MANUAL DE INSTALACIÓN Y USO
pág.
10
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida su reproducción

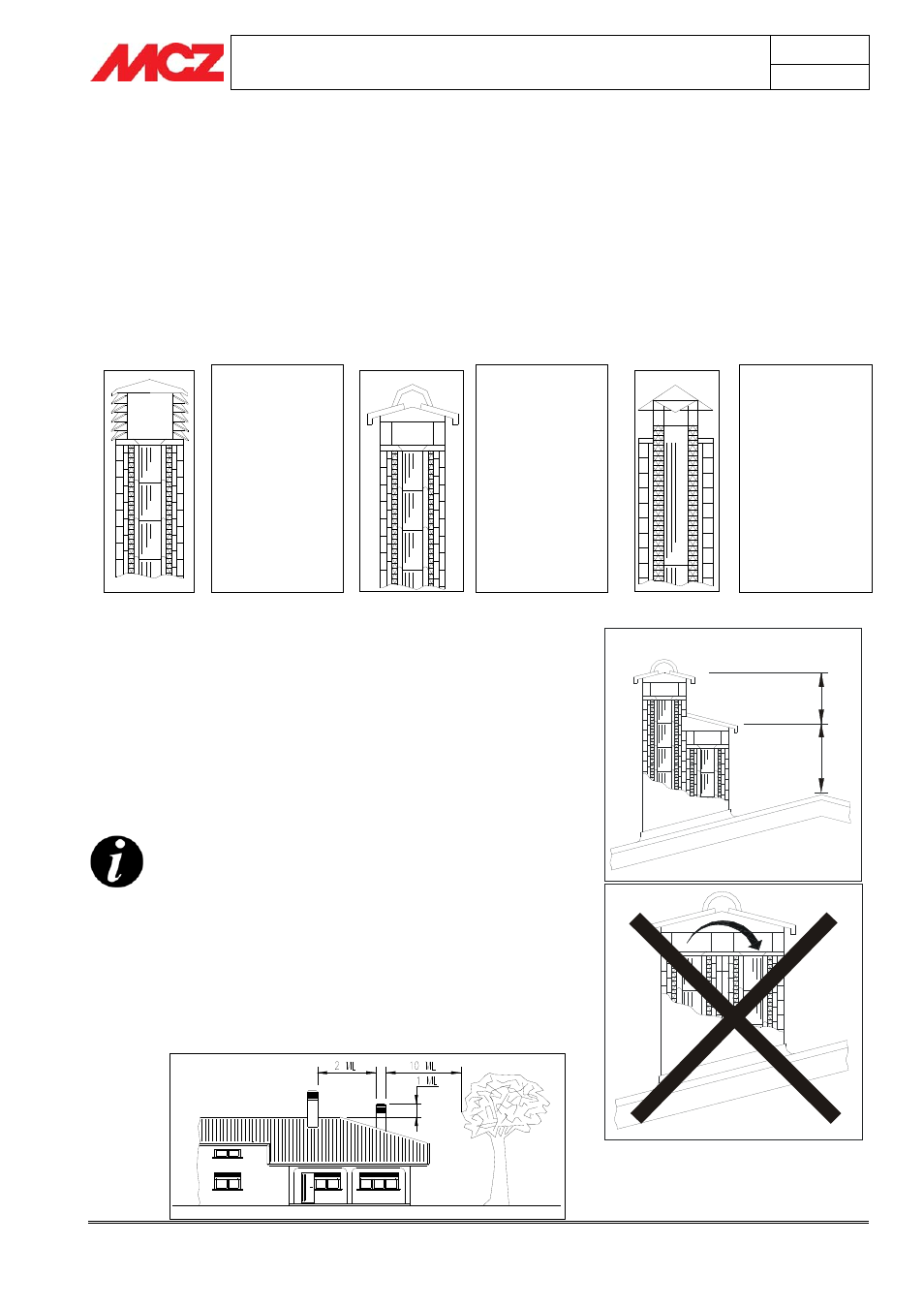

2.6. CUMBRERA
A menudo, si se subestima su importancia, representa el obstáculo
principal para el buen funcionamiento del “sistema chimenea”.
El tiro del conducto de humos depende en parte de su cumbrera.
Es por lo tanto indispensable que, si está fabricada artesanalmente, el
desarrollo de las cuatro secciones de salida del aire correspondan a más
de dos veces la sección interna del conducto de humos.
Al tener que estar siempre por encima del punto más alto del
techo, la cumbrera queda expuesta a los cuatro vientos, por lo
que se aconseja emplear una de tipo industrial.
Cumbrera industrial
de elementos
superpuestos
prefabricados.
Permite una perfecta
eliminación de los
humos.
Cumbrera tradicional
artesanal.
La sección adecuada
de salida de aire
debe ser, como
mínimo, dos veces la
sección interior del
conducto de humos,
aunque lo ideal es
que sea 2,5 veces
esta sección.
Cumbrera para
conducto de humos
de acero con cono
interno deflector de
humos.
Permite una perfecta
eliminación de los
humos.
La cumbrera debe cumplir con los siguientes requisitos:
• Tener una sección interna equivalente a la de la chimenea.
• Tener una sección útil de salida no inferior al doble de la interna del
conducto de humos.
• Estar fabricada de manera que impida la infiltración de lluvia, nieve y
de cualquier otro cuerpo extraño en el conducto de humos.
• Estar colocada de manera que garantice una adecuada dispersión de
los humos y siempre fuera de la zona de reflujo en la que se favorece
la formación de contra-presiones.
En caso de conductos de humos emparejados, la cumbrera
de combustible sólido o la del piso superior deberá
sobresalir al menos 50 cm respecto a las otras, para evitar
transferencias de presión entre los conductos emparejados.
La cumbrera no puede tener obstáculos como muros,
árboles o tejados en un radio de 10 metros. En caso
contrario, eleve la cumbrera al menos un metro por encima
del obstáculo y, si hubiera otras cumbreras cerca, sepárelas
al menos dos metros. En cualquier caso, la cumbrera debe
estar al menos un metro por encima del punto más alto del
tejado.
1
m
t
0,
5
m
t
